WHY7500 高圧ポンプは、性能パラメータに記載されている連続最大デューティで動作するように設計されています。クランクシャフトの回転数を比較してみると、
平均プランジャー速度、プランジャー直径、定格出力。
高圧ポンプ
重量:約320KG

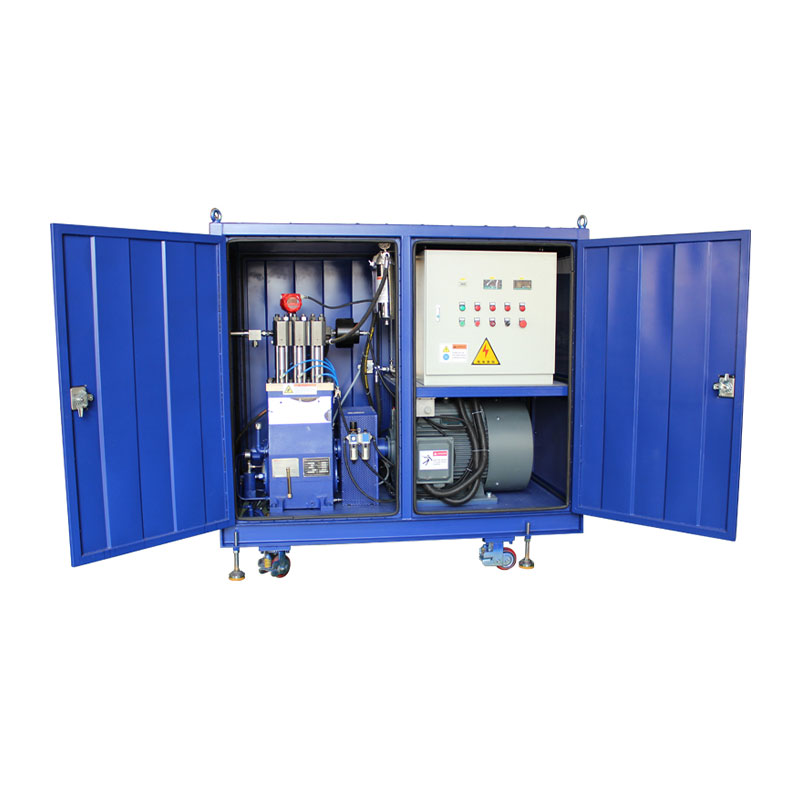

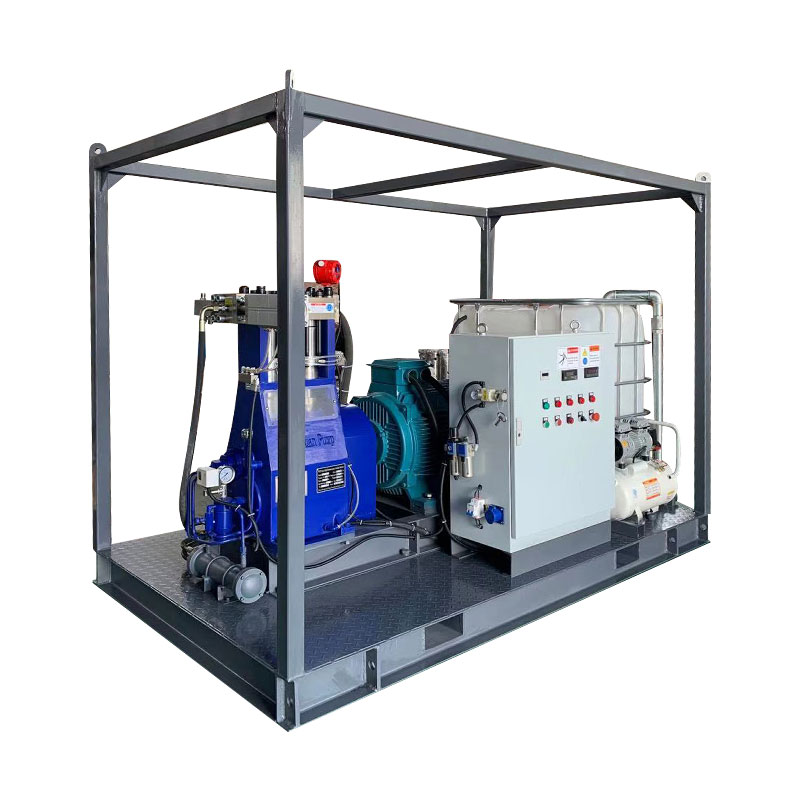

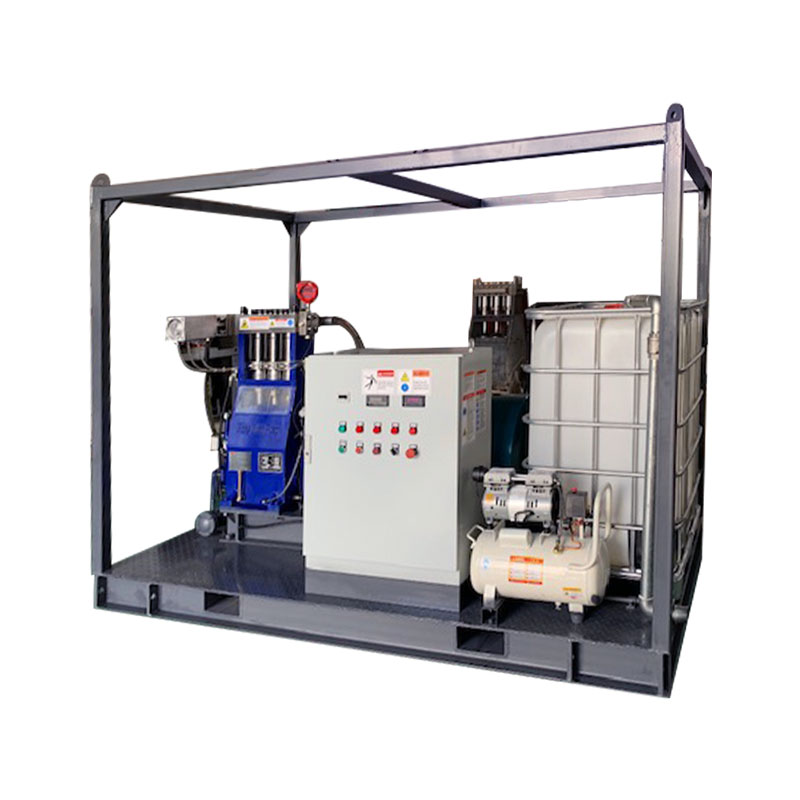

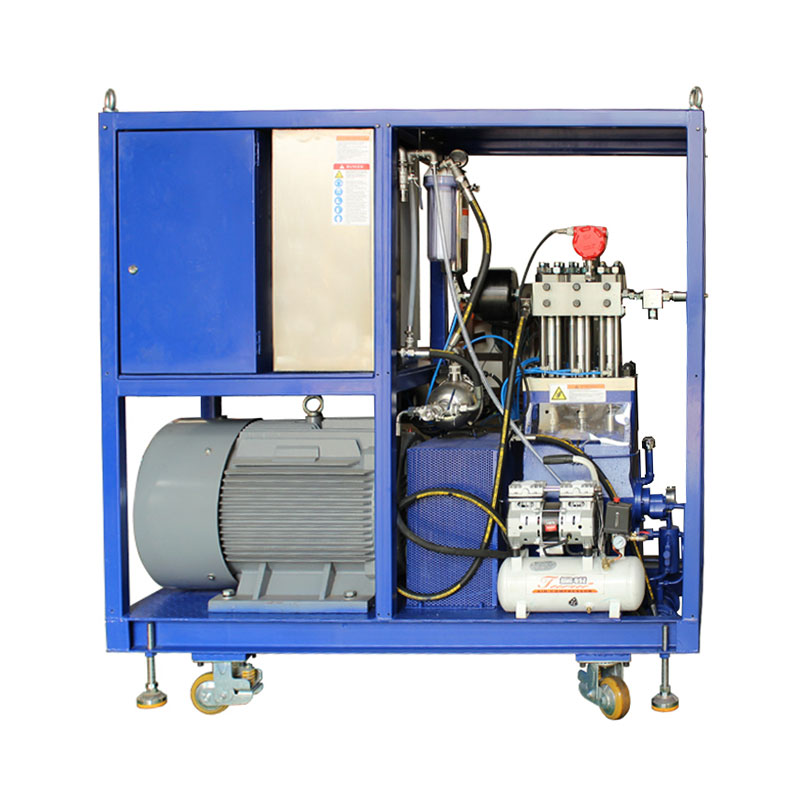

電気モーター付き固定ユニット
長さ：1750mm
幅：700mm
高さ：1800mm

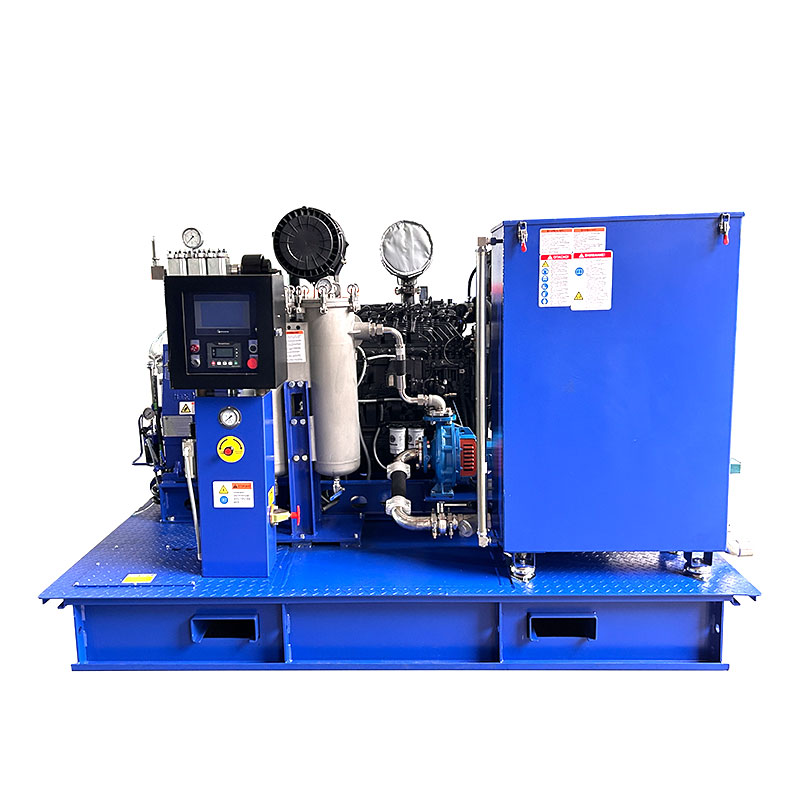

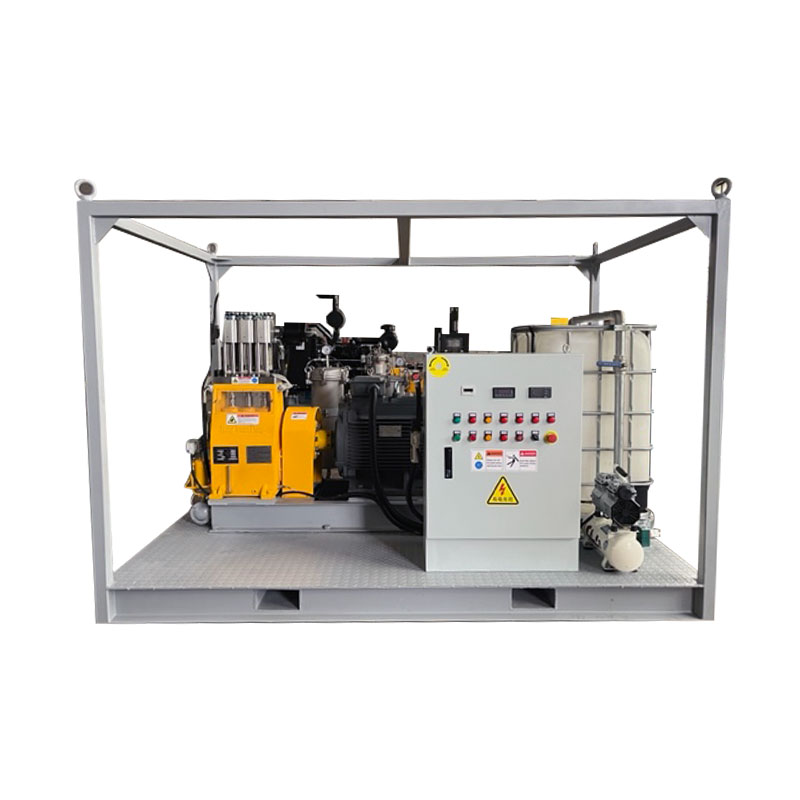

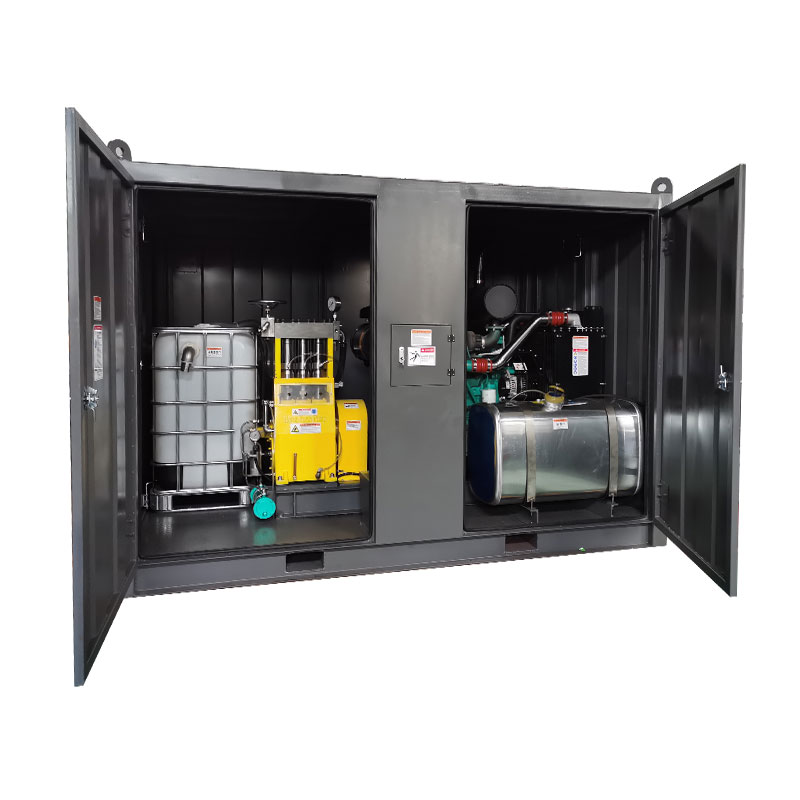

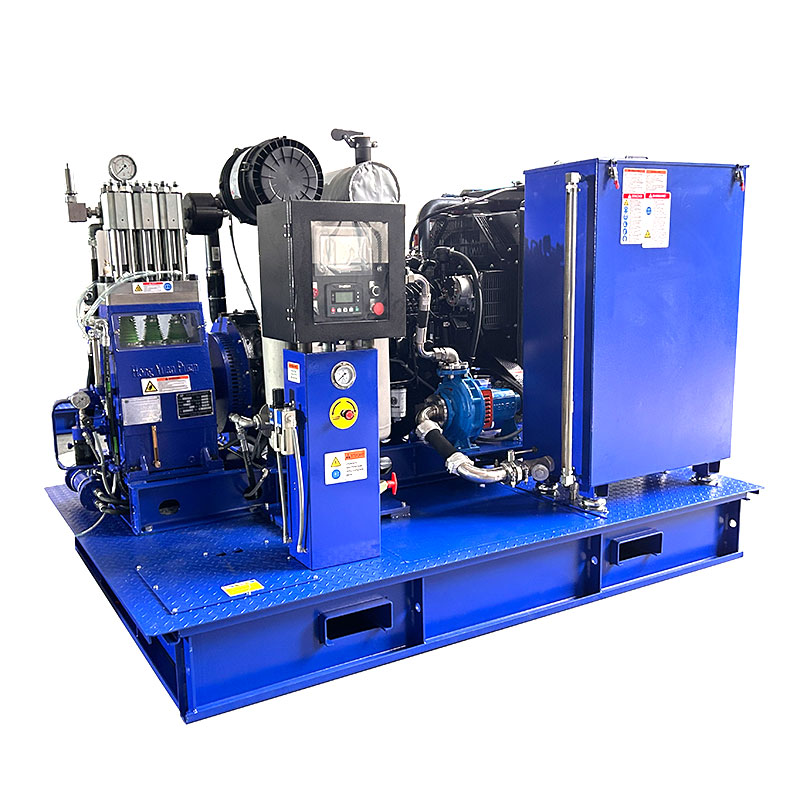

ディーゼルエンジン搭載定置式ユニット
長さ: 2600mm
幅：1500mm
高さ：1800mm
特長
最大75kWの定格電力
縦型3気筒設計
ステンレス製ポンプヘッドには交番応力がありません
スプリングプリロード高圧シールにより長寿命を実現
高強度で安定した動作を保証するソリッドセラミックプランジャー
オプションのプランジャー冷却システムを使用すると、シールの寿命を延ばすことができます。
設計された減速機内蔵により、伝達効率の向上に貢献します。
特別設計のクランクケース磁気フィルター
クランクケーススプラッシュ潤滑
統合されたボールタイプの液体入口バルブ設計により、流体力学の効率が大幅に向上します。
動的負荷を考慮した数値流体力学設計により、最大負荷の作業条件下で最高の信頼性が保証されます。
クランクシャフトは高強度鍛造プロセスで作られており、特別な処理が施されています。
サクションライン、圧力調整器等の付属品を除いた主要寸法。
詳細な寸法図と重量はご要望に応じて入手可能です。
| WHY7500シリーズ | |||||||||
| モデル | プランジャー径 | 流れ | 必要電力率(kw) | ロードフォース | 45KN | ||||
| 35kw | 45kw | 55kw | 75kw | 90kw | n1 | n2 | |||
| (mm) | (リットル/分) | 使用圧力（bar） | rpm | rpm | |||||
| なぜ7512 | 12 | 10 | 1980 | 2400 | 2940 | - | - | 1500 | 507 |
| なぜ7514 | 14 | 14 | 1450 | 1760 | 2160 | 2940 | - | 1500 | 507 |
| なぜ7515 | 15 | 16 | 1265 | 1550 | 1880 | 2560 | 3070 | 1500 | 507 |
| なぜ7516 | 16 | 18 | 1110 | 1350 | 1650 | 2250 | 2700 | 1500 | 507 |
| なぜ7517 | 17 | 21 | 985 | 1200 | 1450 | 2000 | 2400 | 1500 | 507 |
| なぜ7518 | 18 | 23 | 875 | 1100 | 1300 | 1750 | 2150 | 1500 | 507 |
| なぜ7520 | 20 | 29 | 710 | 860 | 1050 | 1450 | 1750 | 1500 | 507 |
| なぜ7522 | 22 | 35 | 585 | 720 | 875 | 1200 | 1450 | 1500 | 507 |
| なぜ7524 | 24 | 42 | 495 | 600 | 735 | 1000 | 1200 | 1500 | 507 |
| なぜ7526 | 26 | 48 | 420 | 500 | 625 | 850 | 1020 | 1500 | 507 |
| なぜ7528 | 28 | 56 | 365 | 450 | 540 | 735 | 880 | 1500 | 507 |
| なぜ7530 | 30 | 65 | 315 | 380 | 470 | 650 | 770 | 1500 | 507 |
| なぜ7532 | 32 | 74 | 280 | 340 | 420 | 560 | 680 | 1500 | 507 |
| なぜ7534 | 34 | 83 | 245 | 300 | 370 | 500 | 600 | 1500 | 507 |
| なぜ7536 | 36 | 93 | 220 | 270 | 330 | 440 | 530 | 1500 | 507 |
| なぜ7538 | 38 | 104 | 200 | 240 | 290 | 400 | 480 | 1500 | 507 |
| なぜ7540 | 40 | 115 | 180 | 215 | 265 | 360 | 430 | 1500 | 507 |
| なぜ7545 | 45 | 145 | 150 | 170 | 210 | 290 | 340 | 1500 | 507 |
| なぜ7550 | 50 | 180 | 115 | 140 | 170 | 230 | 275 | 1500 | 507 |
| なぜ7555 | 55 | 216 | 90 | 115 | 140 | 190 | 230 | 1500 | 507 |
| なぜ7560 | 60 | 258 | 80 | 90 | 120 | 160 | 190 | 1500 | 507 |
| なぜ7565 | 65 | 303 | 70 | 80 | 100 | 140 | 160 | 1500 | 507 |
| D=ピストン/プランジャー径[mm] | なぜ7512~WHY7518:A type Fluid End, spring loaded dynamic seal, SS fluid end |
| n1=モーター/エンジン回転数 | なぜ7520~WHY7528: B type Fluid End, spring loaded packing seal, SS fluid end |
| n2=クランクシャフト回転数 | 換算表：定格1kW=1.34HP |
| N2プランジャー速度:1.014m/s | 動作圧力 1bar=14.5psi=0.1Mpa |
| ロッドフォース：45KN | 1GPM=3.78L/M |
| ストローク: 60mm |
