WHY3700 高圧ポンプは、性能パラメータに記載されている連続最大デューティで動作するように設計されています。クランクシャフト速度、平均プランジャー速度、プランジャー直径、定格出力を比較してください。
高圧ポンプ
重量: 約。 200kg

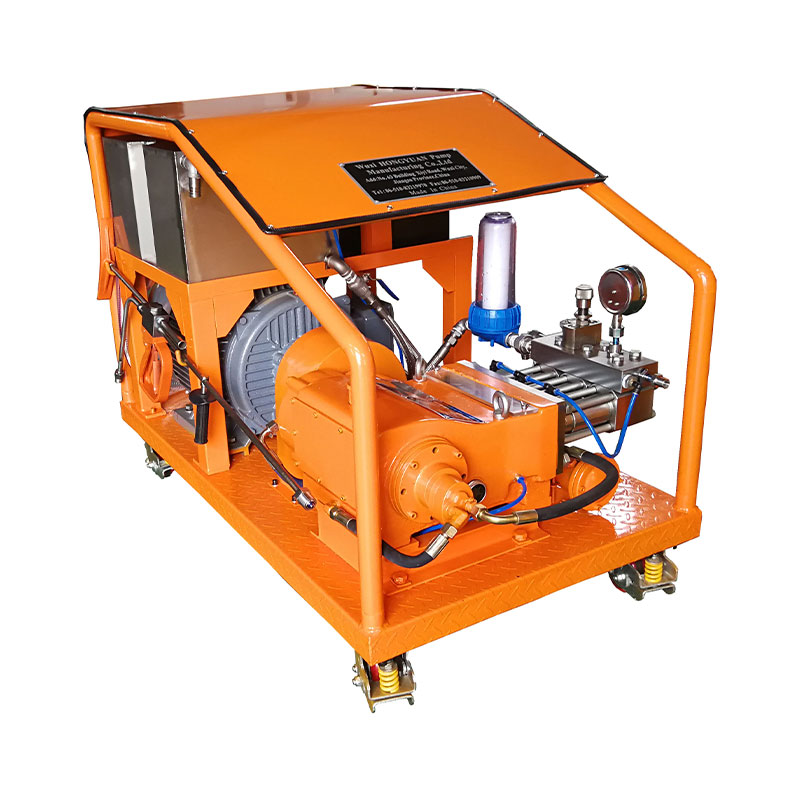

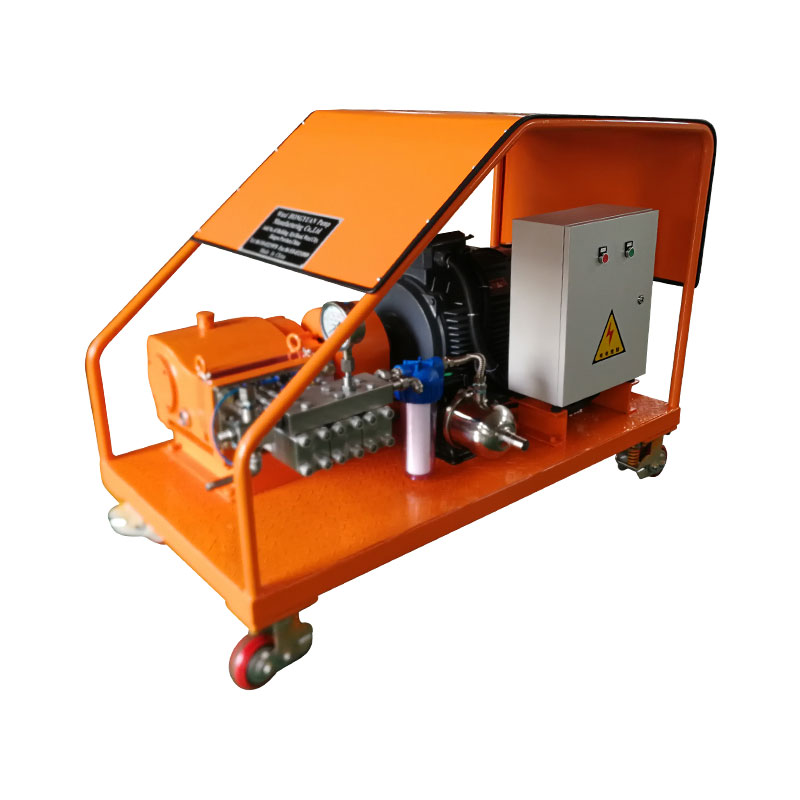

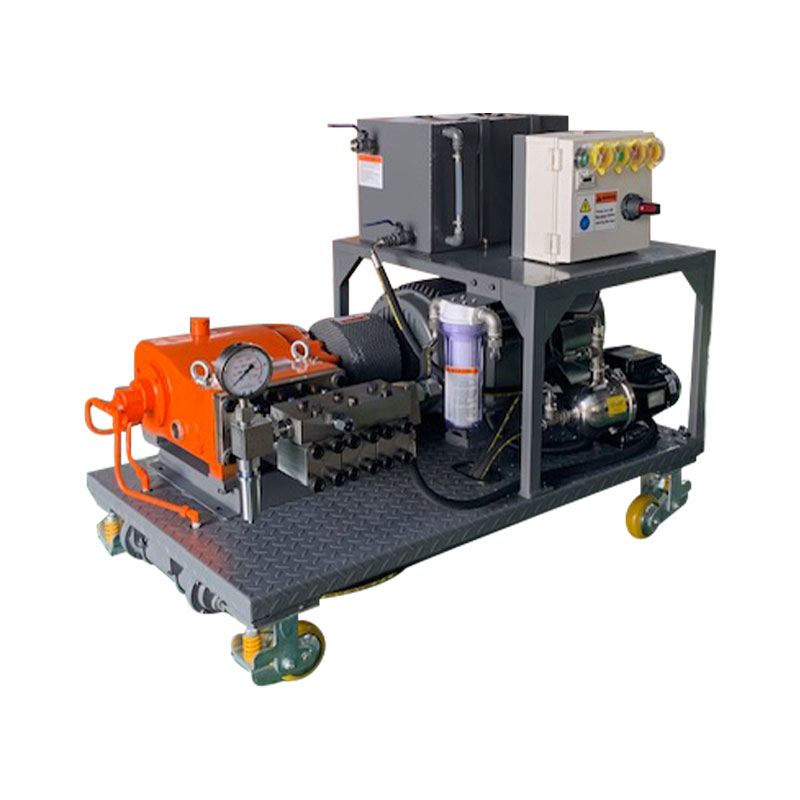

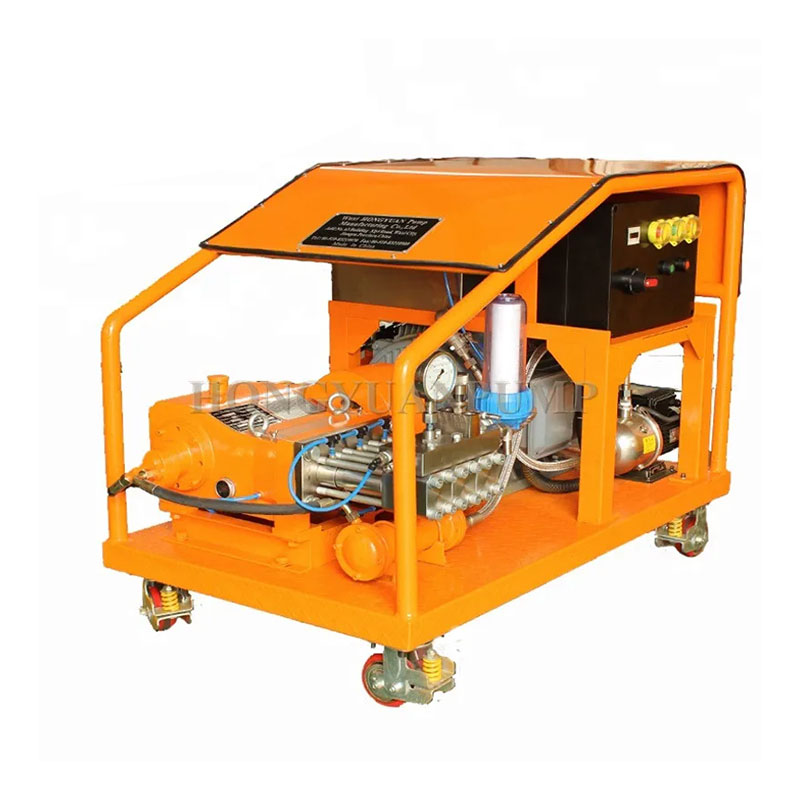

電動モーター付き固定ユニット
長さ：1300mm
幅：900mm
高さ：1000mm
重量: ≈650kg

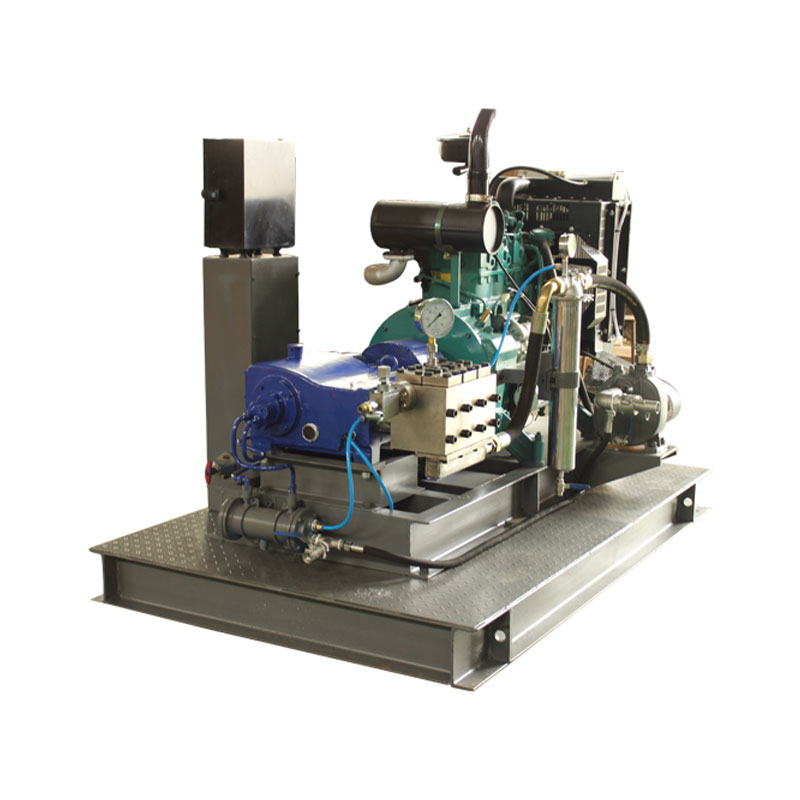

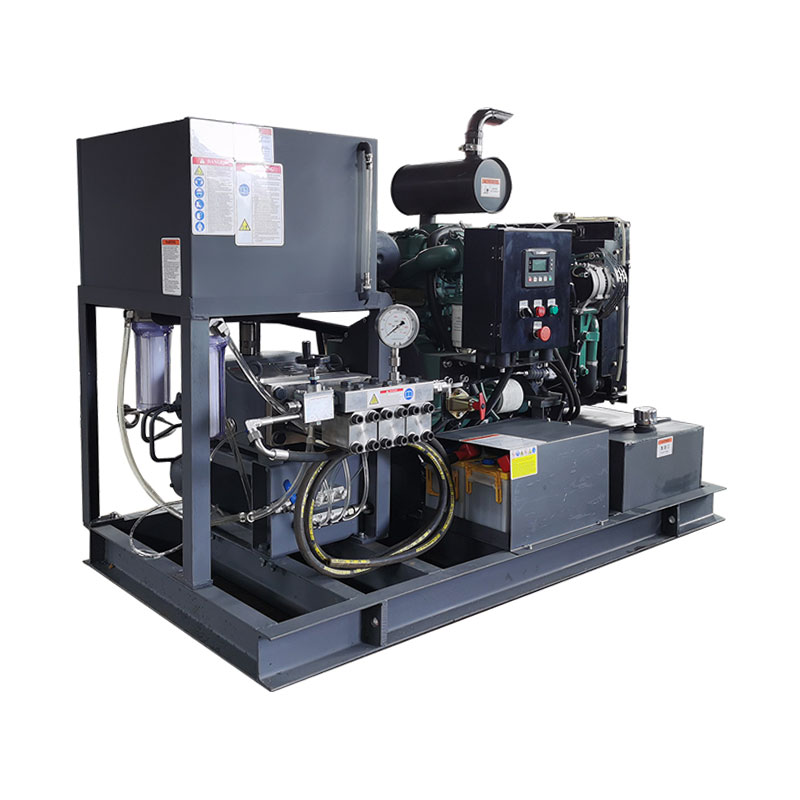

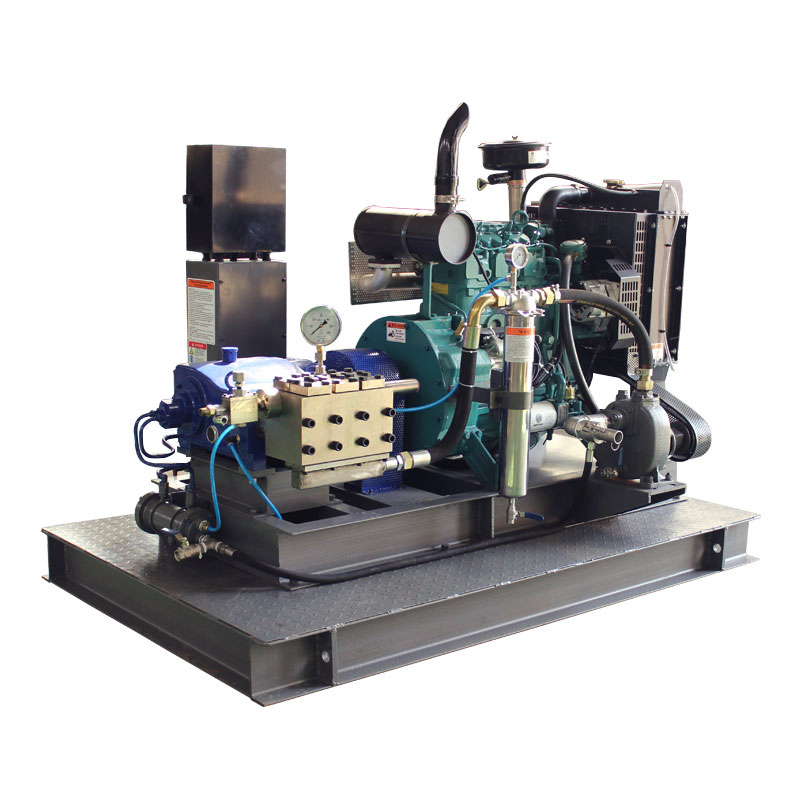

ディーゼルエンジン搭載定置式ユニット
長さ：1600mm
幅：1200mm
高さ：1500mm
重量: 850kg
特長
最大37kwの定格電力
横置き3気筒設計
交流応力のないステンレス製ポンプヘッド
スプリングプリロードされた高圧シールにより、寿命が長くなります。
高強度と安定した動作を保証するソリッドソリッドセラミックプランジャー
オプションのプランジャー冷却システムを使用すると、シールの寿命を延ばすことができます。
設計された減速機内蔵により、伝達効率の向上に貢献します。
特別設計のクランクケース磁気フィルター
クランクケーススプラッシュ潤滑
統合されたボールタイプの液体入口バルブ設計により、流体力学の効率が大幅に向上します。
動的負荷における数値流体力学設計により、最大負荷の作業条件下で最高の信頼性が保証されます。
クランクシャフトは高強度鍛造製法で作られ、特殊処理が施されています。

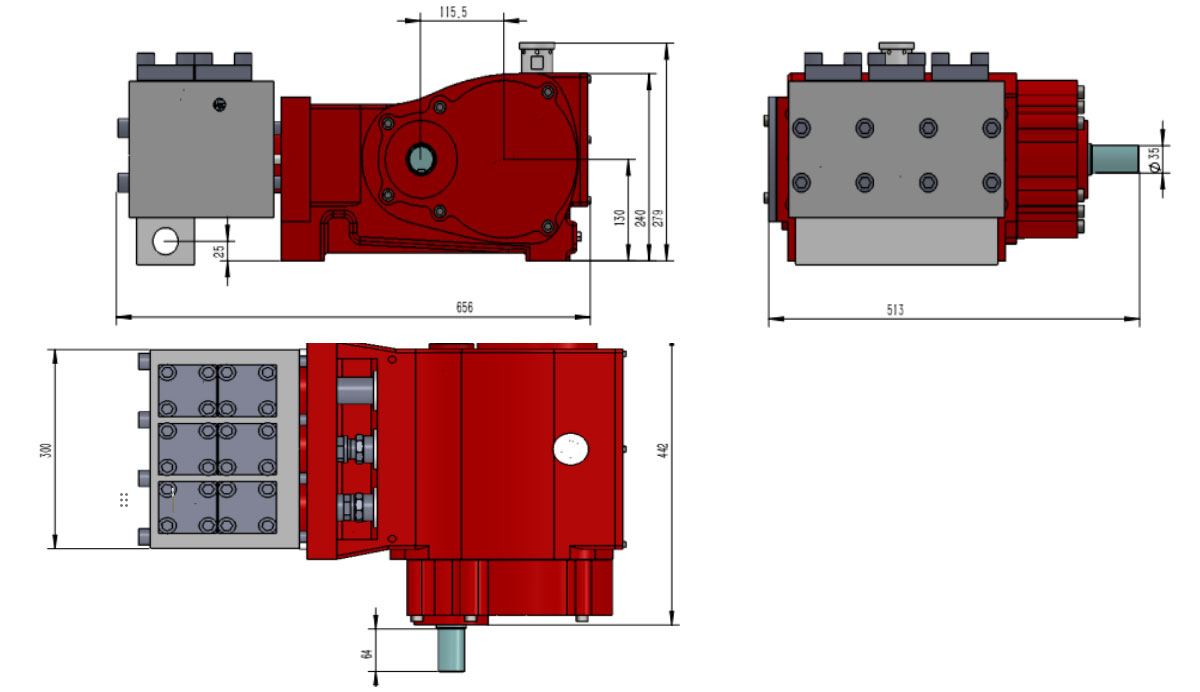

サクションライン、圧力調整器等の付属品を除いた主要寸法。
詳細な寸法図と重量はご要望に応じて入手可能です。
| WHY3700シリーズ | ロッドフォース | 23KN | |||||||||
| モデル | プランジャー | 流れ | 必要電力率(kw) | 脳卒中 | 54mm | ||||||
| 直径 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | n1 | n2 | ||
| (mm) | (リットル/分) | 使用圧力 (バー) | rpm | rpm | |||||||
| なぜ3712 | 12 | 11 | 520 | 700 | 870 | 1040 | 1400 | 1750 | 2100 | ||
| なぜ3714 | 14 | 15 | 382 | 520 | 645 | 765 | 1040 | 1290 | 1565 | 1500 | 600 |
| なぜ3716 | 16 | 20 | 293 | 400 | 490 | 590 | 800 | 985 | 1200 | 1500 | 600 |
| なぜ3720 | 20 | 31 | 187 | 255 | 315 | 375 | 510 | 630 | 770 | 1500 | 600 |
| なぜ3722 | 22 | 37 | 155 | 210 | 260 | 310 | 420 | 520 | 635 | 1500 | 600 |
| なぜ3726 | 26 | 52 | 110 | 150 | 190 | 220 | 300 | 370 | 455 | 1500 | 600 |
| なぜ3732 | 32 | 78 | 70 | 100 | 120 | 145 | 200 | 250 | 300 | 1500 | 600 |
| なぜ3736 | 36 | 99 | 60 | 80 | 100 | 115 | 160 | 200 | 240 | 1500 | 600 |
| なぜ3740 | 40 | 122 | 50 | 65 | 80 | 95 | 130 | 160 | 190 | 1500 | 600 |
| D=ピストン/プランジャー径[mm] | なぜ3714~WHY3716: A type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=モーター/エンジン回転数 | なぜ3720~WHY3740: B-type Fluid End, Spring Preload Packing Seal, Alloy Steel Fluid End |
| n2=クランクシャフト回転数 | 換算表：定格 1kW=1.34馬力 |
| N2プランジャー速度：1.08m/s | 動作圧力 1bar=14.5psi=0.1Mpa |
| ロッドフォース: 23KN | 1GPM=3.78L/M |
| 脳卒中：54mm |
