三重プランジャーポンプとは何ですか?またどのように機能しますか?

トリプレックス プランジャー ポンプを理解する: 産業の原動力

高圧流体移送の世界では、トリプレックス プランジャー ポンプはエンジニアリングの信頼性の基礎となっています。速度に依存して流体を移動させる標準的な遠心ポンプとは異なり、これらの容積式機械は、3 つの往復プランジャーの機械的動作を使用して、一貫した高圧の流れを生成します。トリプレックスという用語は、特に 3 シリンダー構成を指します。これは、機械的バランスと圧力脈動の低減の必要性に基づいた設計上の選択です。これらのポンプは、深井戸注入、高圧洗浄、水圧破砕など、大きな抵抗に抗して流体を移動させる必要がある環境では不可欠です。

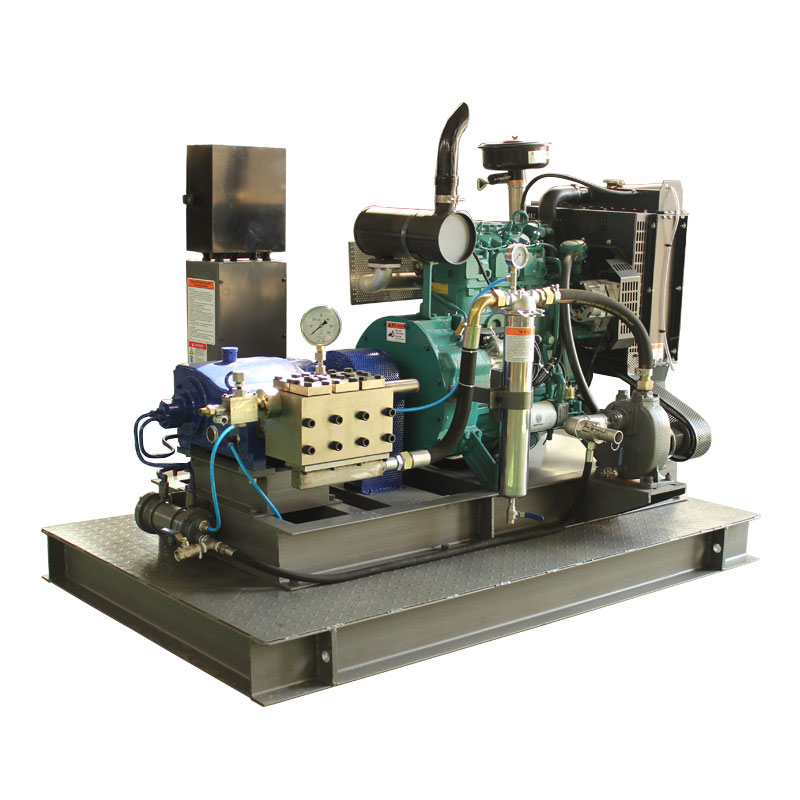

これらのシステムの需要には独立した電源が必要となることが多く、そのため、 ディーゼル トリプレックス プランジャー ポンプ 。トリプレックス ヘッドの堅牢な機械的利点と、ディーゼル エンジンの高トルクおよび可搬性を組み合わせることで、電気インフラが存在しない遠隔地でも産業を運営できます。この詳細な調査では、内部機構の微妙な違い、流体変位の物理学、およびこれらの高性能ユニットを長い耐用年数にわたって維持するために必要な運用基準がカバーされています。

トリプレックス設計を真に理解するには、ポンプ技術の進化に注目する必要があります。単一ポンプまたは二重ポンプは、重大な「ウォーターハンマー」効果や不均一な流量に悩まされることがよくあります。 3 番目のプランジャーを導入することにより、吐出ストロークのタイミングが重なり、よりスムーズな出力が得られます。この安定感は 下流の配管を保護するために重要 ポンプの内部シールとバルブの寿命を確保します。

トリプレックスプランジャーポンプのコアコンポーネント

トリプレックス プランジャー ポンプは、動力側と流体側の 2 つの主要なセクションに分かれています。各セクションは回転エネルギーを直線油圧に変換する重要な役割を果たします。

パワーエンド

動力端は往復運動を駆動する機械の心臓です。通常、クランクシャフト、コネクティングロッド、クロスヘッドで構成されます。クランクシャフトは、モーターまたはエンジンの円運動を前後運動に変換します。クランクシャフトには 120 度オフセットされた 3 つのスローがあるため、3 つのプランジャーは交互に動作します。このオフセットが秘密です。 連続流プロファイル トリプレックス システムに関連付けられています。

流体の終わり

流体端は、実際のポンピングが行われる場所です。これには、ポンプマニホールド、プランジャー、バルブアセンブリが含まれています。プランジャーは、多くの場合、特殊なコーティングを施した高強度セラミックまたはステンレス鋼で作られており、流体チャンバーの内外にスライドします。シールがピストンとともに移動するピストン ポンプとは異なり、プランジャー ポンプはプランジャーがスライドする固定の高圧シールを使用します。この設計により、 大幅に高い動作圧力 、多くの場合、平方インチあたり数千ポンドを超えます。

• サクションバルブ: これらにより、後退ストローク中に流体がチャンバー内に流入することが可能になります。
• 排出バルブ: これらは前進ストローク中に開き、流体をシステムに押し込みます。
• プランジャーパッキン: 流体がパワーエンドに逆流するのを防ぐ重要なシールです。
• マニホールド: 3 つのシリンダーのそれぞれに流体を分配する内部配管。

機械的ワークフロー: 仕組み

トリプレックス プランジャー ポンプの動作は、3 つのシリンダーごとに厳密な 4 段階のサイクルに従います。これらのサイクルが交互に行われるため、ポンプは加圧流体をほぼ一定の流れで供給します。

1. 吸引ストローク: クランクシャフトが回転すると、コネクティングロッドがプランジャーを後方に引きます。これによりシリンダー内に真空が発生します。大気圧 (または供給圧力) によって吸引バルブが強制的に開き、チャンバーが流体で満たされます。
2. 遷移: プランジャーが最大後方位置に達すると、バネ張力と圧力の初期変化により吸入バルブが閉じます。
3. 放電ストローク: クランクシャフトは回転を続け、プランジャーを流体で満たされたチャンバー内に押し込みます。流体はほぼ非圧縮性であるため、圧力は急激に上昇します。
4. 排出: 内圧が吐出ラインの圧力を超えると、吐出バルブが強制的に開きます。プランジャーは流体をマニホールドから塗布ラインに押し出します。

ディーゼル トリプレックス プランジャー ポンプでは、このサイクルが 1 分間に数百回発生する可能性があります。ディーゼル エンジンの速度は、タスクの特定の流量要件に合わせてギアボックスまたはベルト ドライブを通じて制御されることがよくあります。の 体積効率 これらのポンプの比率は著しく高く、多くの場合 90 パーセントを超えます。これは、チャンバーに入るほぼすべての流体が圧力をかけて正常に排出されることを意味します。

技術仕様とパフォーマンス指標

適切なポンプを選択するには、機械的入力が油圧出力にどのように変換されるかを理解する必要があります。次の表は、産業グレードのトリプレックス システムにおける一般的なパフォーマンスの関係を示しています。

エンジニアはこれらの要素のバランスを取る必要があります。たとえば、プランジャーの直径を大きくすると容積が増加しますが、ディーゼル エンジンは、 必要なトルク そのより大きな表面積での抵抗を克服するためです。これがディーゼルエンジンが好まれる理由です。そのトルク曲線は、三重ポンプの重いパルス負荷に理想的に適しています。

トリプレックス システムにおけるディーゼル ドライブの利点

固定式の工場設定では電気モーターが一般的ですが、モバイルおよび頑丈な用途ではディーゼル駆動の三重ポンプが標準です。この優先順位にはいくつかの技術的な理由があります。

移植性と自律性

油田、鉱山現場、または大規模な建設プロジェクトでは、高圧送電網へのアクセスが制限されることがよくあります。ディーゼル エンジンは、単一の燃料タンクで何時間も動作できる内蔵型電源を提供します。この自律性は、高圧消火システムや移動式水力解体リグなどの緊急対応ユニットにとって不可欠です。

可変速制御

ディーゼル エンジンは、スロットルによる優れた可変速制御を提供します。容積式ポンプの流量はその RPM に正比例するため、オペレータは ポンプ出力を微調整する エンジン回転数を調整するだけです。これにより、現場の電気モーターに必要な高価な可変周波数ドライブ (VFD) が不要になります。

過酷な環境での耐久性

産業用ディーゼル エンジンは、粉塵、湿気、極端な温度変動に耐えるように設計されています。堅牢な鋳鉄製クランクケースとステンレス鋼製流体端を備えたトリプレックス ポンプと組み合わせることで、得られる機械は地球上で最も過酷な気候でも 24 時間年中無休で稼働できます。

長寿命のためのメンテナンス手順

高圧システムの寿命は、メンテナンス スケジュールの厳密さによって決まります。プランジャーとシールは継続的な摩擦と高圧サイクルにさらされるため、「摩耗品」とみなされます。

• 潤滑： パワーエンドには高品質のギヤオイルが必要です。オイル中の金属の削りくずを監視することで、ベアリングの故障を早期に警告できます。
• シール検査: プランジャーパッキンに漏れがないか検査する必要があります。少量の水滴は冷却のために意図的に発生していることがよくありますが、過度の漏れは交換の必要性を示しています。
• バルブシート: 時間が経つと、バルブとシートに穴が開いたり、「洗い流され」たりすることがあります。定期的な検査により、ポンプの容積効率が維持されていることを確認します。
• ろ過: ポンプに入る流体には大きな粒子が含まれていない必要があります。研磨固形物によりプランジャーに傷がつき、数時間で高圧シールが破損する可能性があります。

プロアクティブなメンテナンス戦略を導入することで、オペレーターは次のことを達成できます。 数千時間のサービス 大規模なオーバーホールが必要になる前に。これは、ダウンタイムが現場運用で重大な経済的損失につながる可能性があるディーゼル駆動ユニットにとって特に重要です。

一般的な産業用途

トリプレックス設計の多用途性により、さまざまな業界に対応できます。水や油から化学薬品やスラリーまで、さまざまな流体を処理できるため、欠かせないツールとなっています。

石油およびガス産業

上流部門では、三重ポンプは井戸の刺激、セメント注入、および生成水の廃棄に使用されます。高圧機能により、オペレーターは地下深くの貯留層の自然な圧力に打ち勝つことができます。

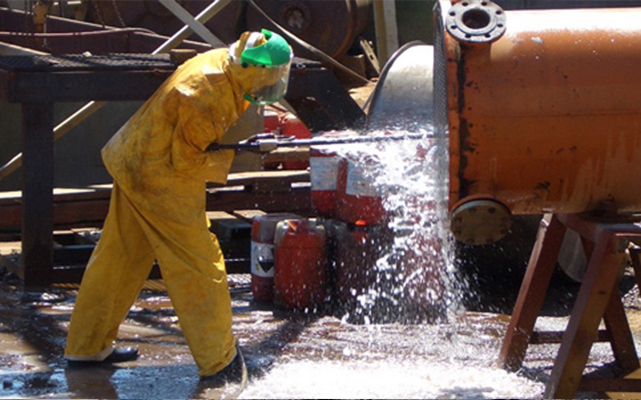

産業用洗浄とハイドロ解体

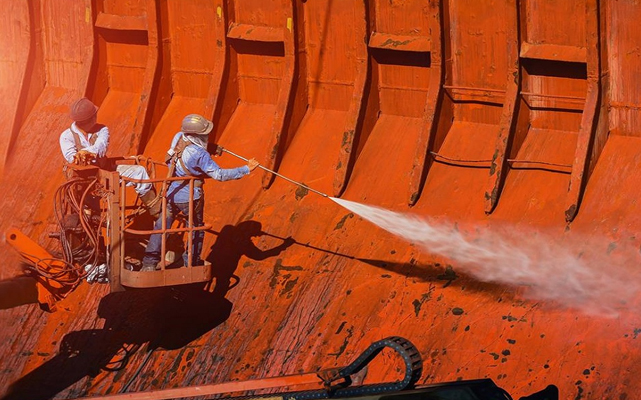

1,000 バールを超える圧力でのウォーター ジェットは、コンクリートを切り裂いたり、船体の塗装を剥がしたりする可能性があります。三重ポンプの安定した流れにより、より小型のポンプ設計で発生するようなサージングが発生することなく、切削工具の効果が維持されます。

農業用灌漑と化学薬品注入

大規模農業の場合、これらのポンプは水を長距離にわたって移動させたり、灌漑ラインに肥料を非常に正確に注入したりできます。ディーゼル駆動タイプの耐久性は、遠隔地での使用に最適です。

技術的な課題と解決策

課題のない機械システムはありません。三重ポンプの場合、主な問題はキャビテーションと脈動の制御に関係します。

キャビテーション これは吸引圧力が低すぎる場合に発生し、蒸気泡が形成され、ポンプのコンポーネントに衝突して激しく崩壊します。これは、適切な正味吸引ヘッド (NPSH) を確保し、供給タンクが本体から遠くにある場合はブースター ポンプを使用することで防止できます。

脈動 これは往復ポンプの固有の特性です。 3 シリンダーでは 1 シリンダーまたは 2 シリンダーに比べてこれが大幅に軽減されますが、ある程度の振動は残ります。これを解決するために、エンジニアは脈動減衰装置、つまり圧力スパイクを吸収し、下流の機器にさらにスムーズな流れを提供するガス充填容器を設置します。

よくある質問 (FAQ)

Q1: プランジャーが 2 つまたは 4 つではなく 3 つ使用されるのはなぜですか?

A1: 3 つのプランジャーにより、機械的な単純さと流れの滑らかさの最適なバランスが得られます。 120 度のオフセットにより、少なくとも 1 つのプランジャーが常に吐出フェーズにあることが保証され、二重ポンプで発生する圧力の「デッド スポット」が最小限に抑えられます。

Q2: ピストンポンプとプランジャーポンプの違いは何ですか?

A2: ピストンポンプでは、シールが可動ピストンに取り付けられており、シリンダー壁と擦れます。プランジャー ポンプでは、シール (パッキン) がポンプ ヘッド内に固定されており、滑らかなプランジャーがその中をスライドします。一般に、高圧にはプランジャーポンプが好まれます。

Q3: パッキンの交換時期はどうすれば分かりますか?

A3: 水抜き穴からの水漏れの増加や、吐出圧力の顕著な低下は、通常、パッキンが摩耗していることを示しています。 「ウィープ」率を定期的に監視することが最良の診断ツールです。

Q4: 三重ポンプは空運転できますか?

A4: いいえ。流体なしでプランジャー ポンプを実行すると、ポンプで送り出される媒体による潤滑と冷却が不足するため、シールが過熱してほぼ瞬時に故障します。

Q5: これらのポンプでは、電気モーターと比べてディーゼル エンジンの利点は何ですか?

A5: ディーゼル エンジンは、完全な可搬性、低速での高トルク、および複雑な電気コントローラーを必要とせずにエンジン RPM 調整によってポンプの流量を簡単に変更できる機能を提供します。
