なぜ HY13200 高圧ポンプは、性能パラメータに記載されている連続最大デューティで動作するように設計されています。クランクシャフト速度、平均プランジャー速度、プランジャー直径、定格出力を比較してください。
高圧ポンプ
重量:約550KG

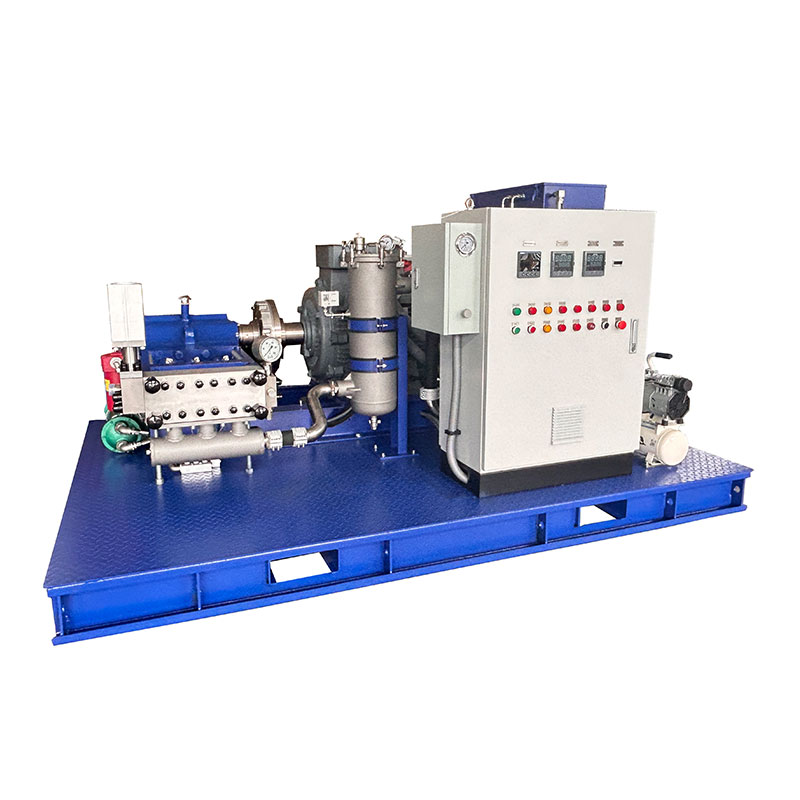

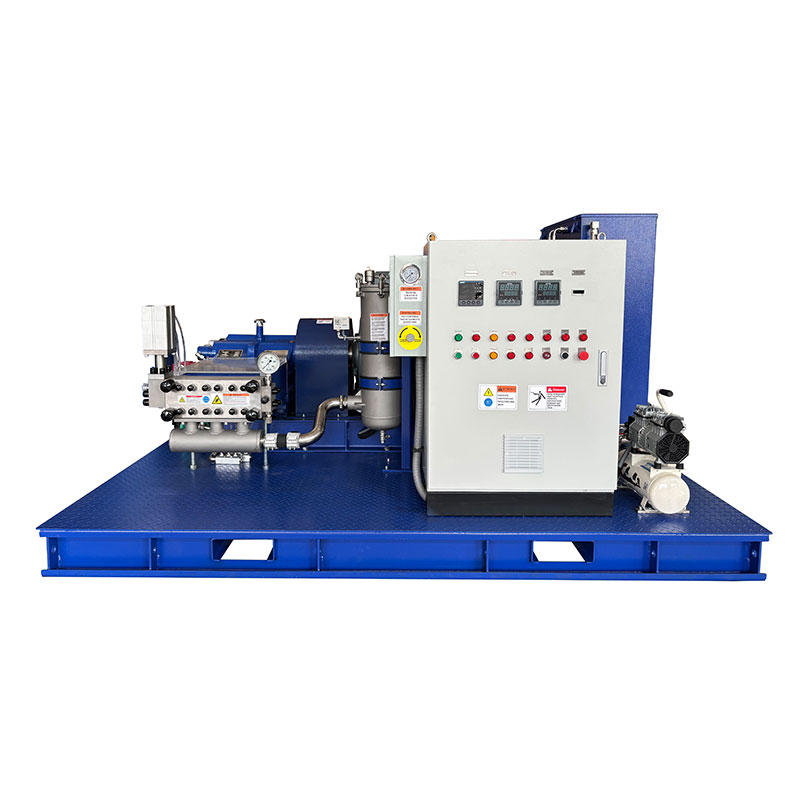

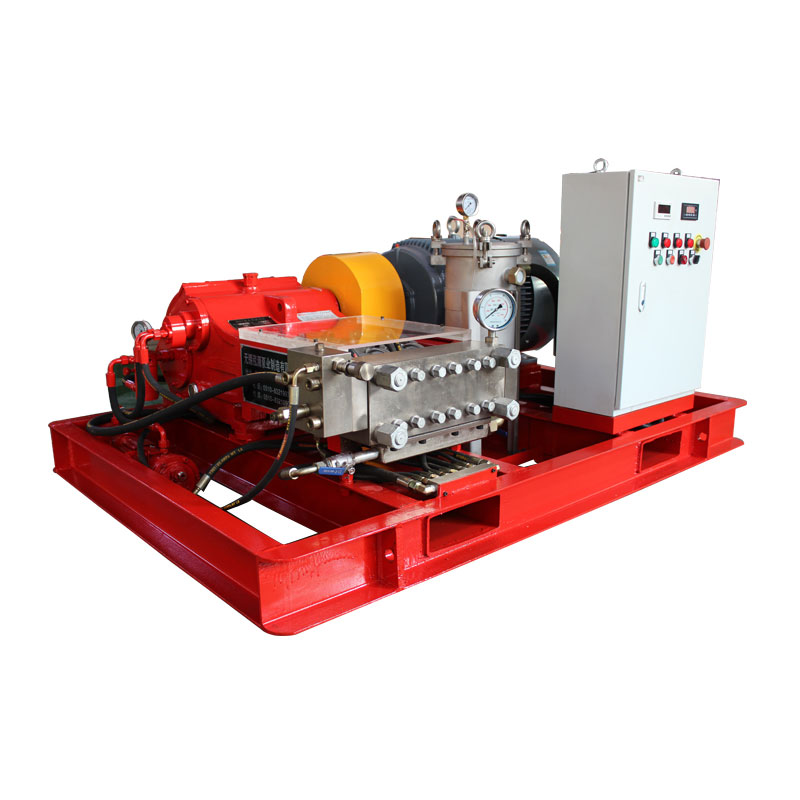

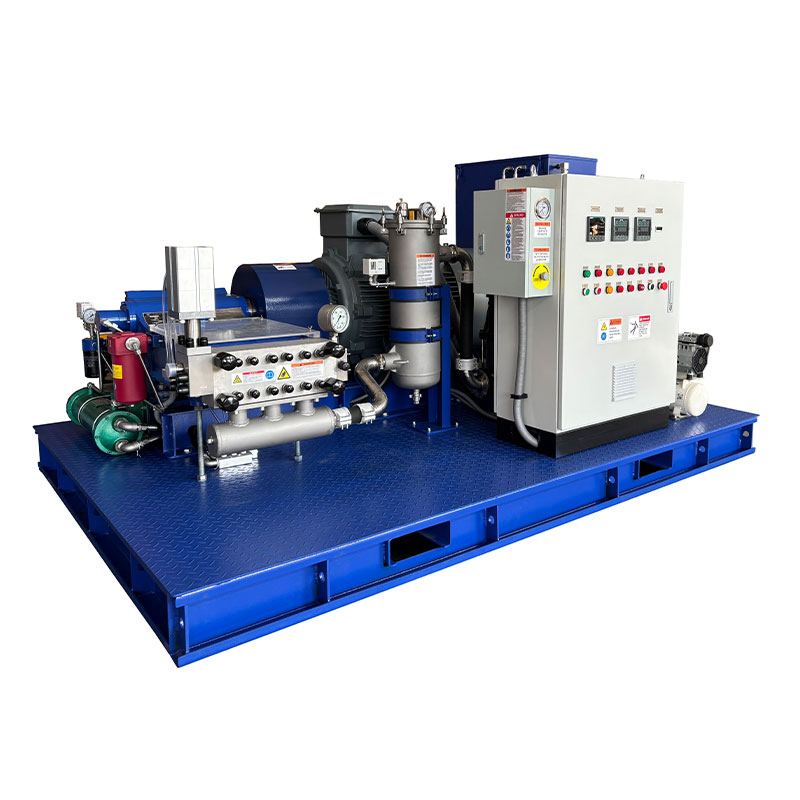

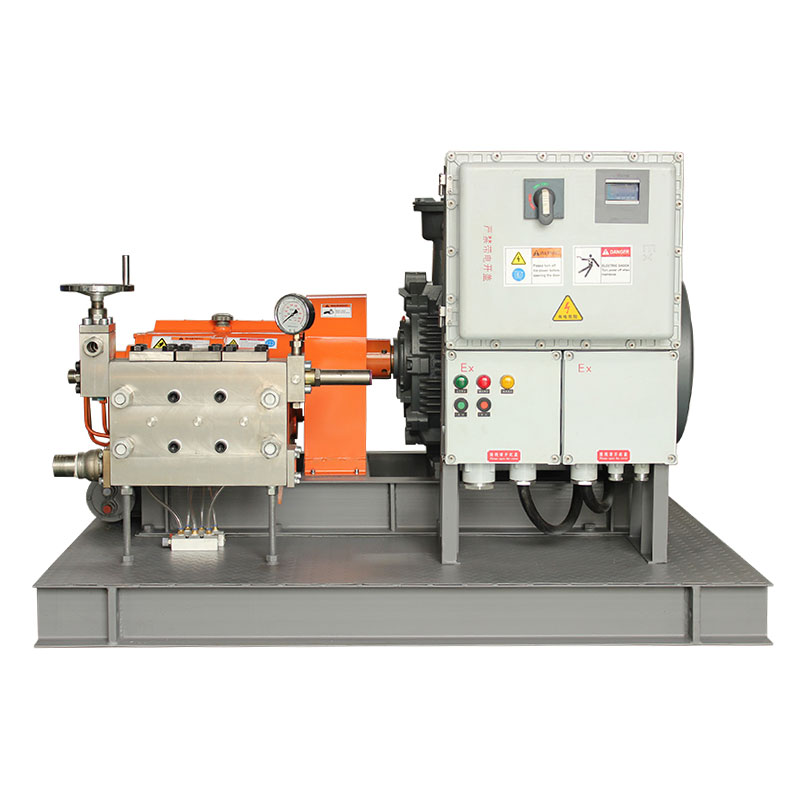

電動モーター付き固定ユニット
長さ：2200mm
幅：1600mm
高さ：1600mm
重量: 1800kg

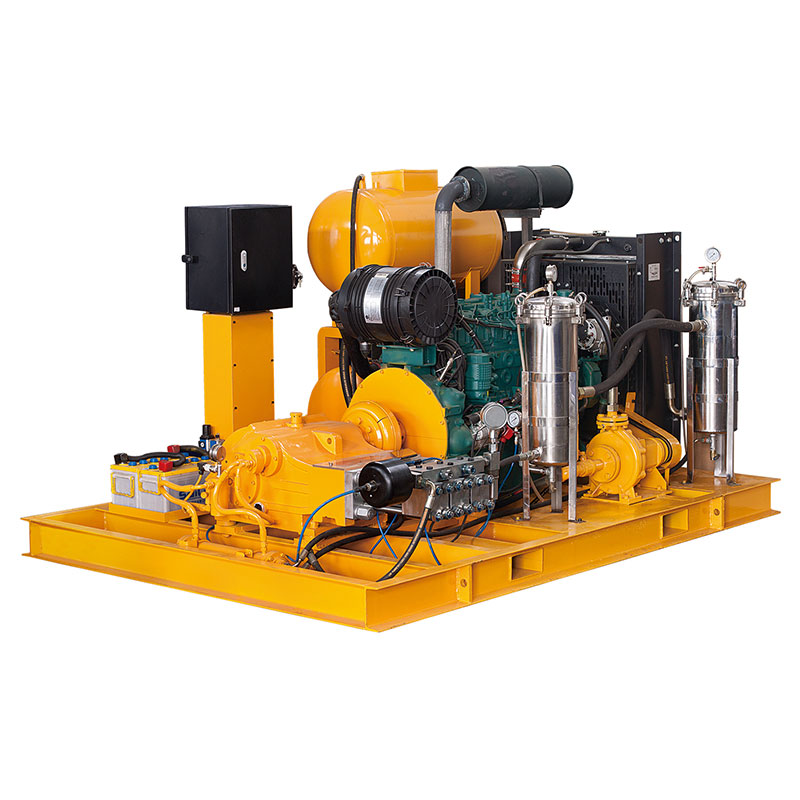

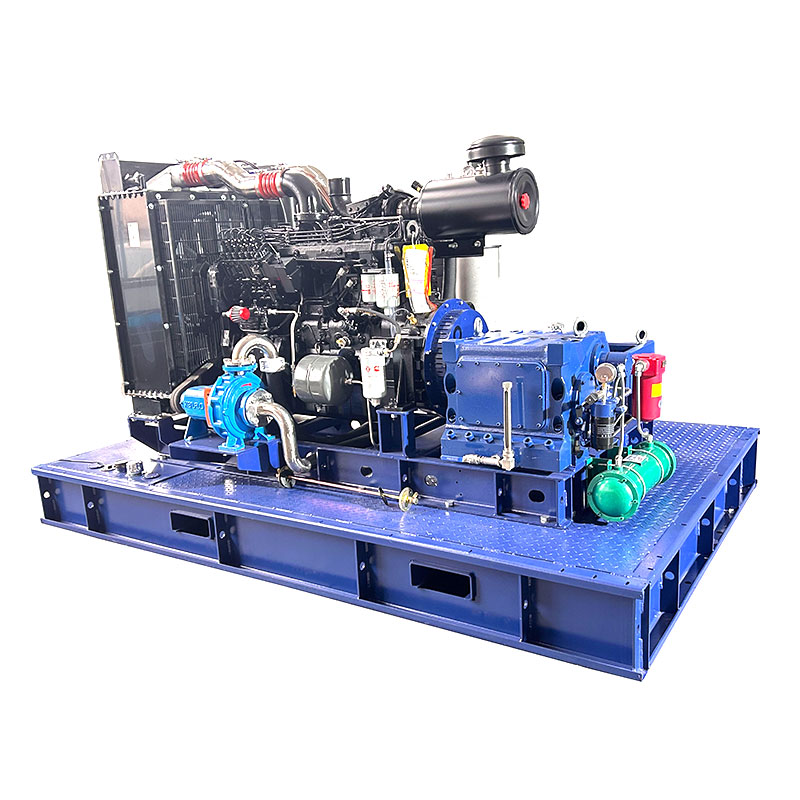

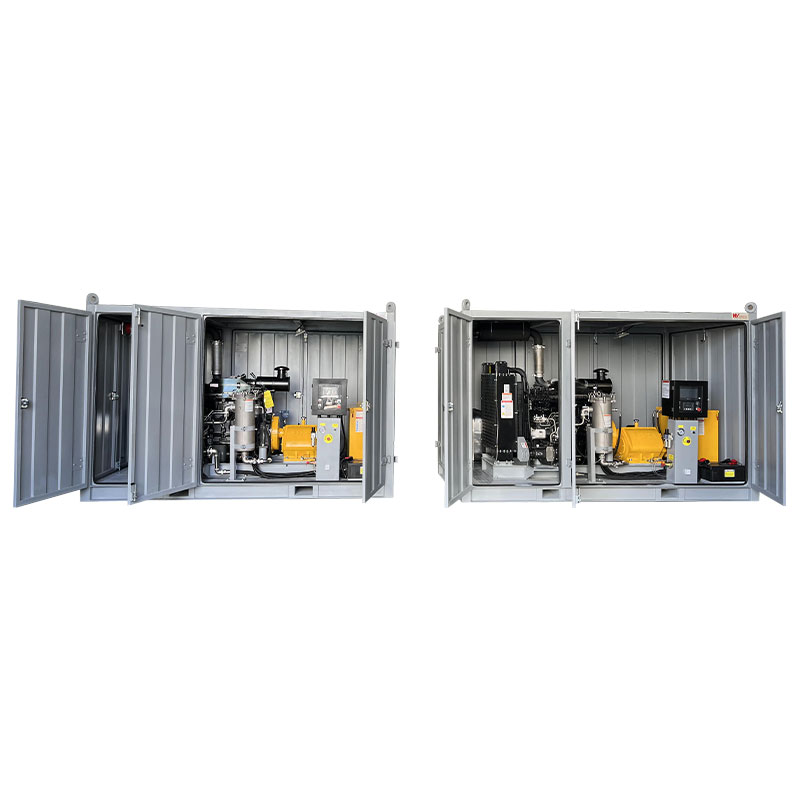

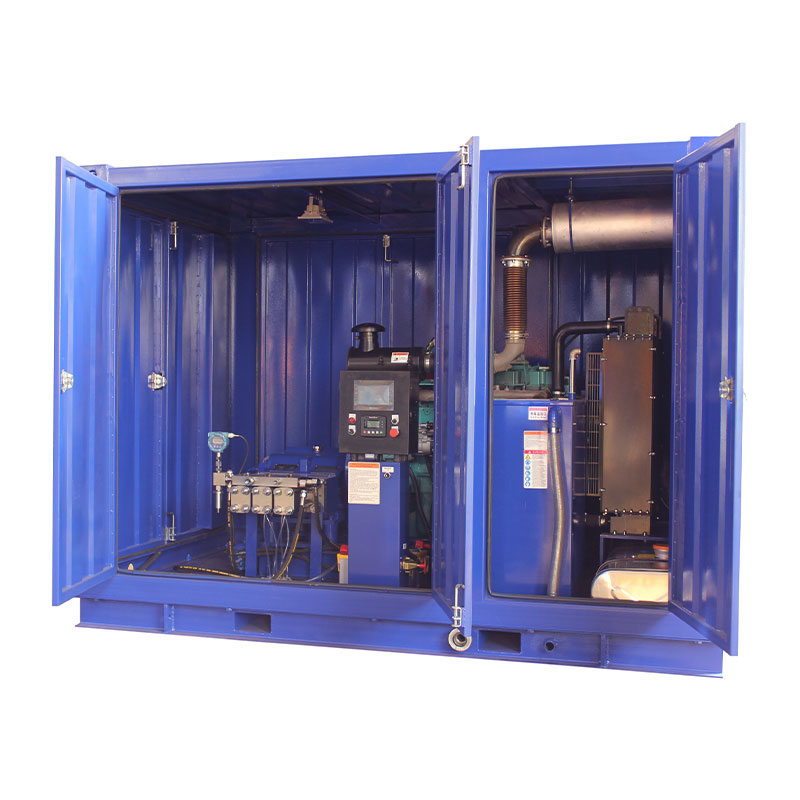

ディーゼルエンジン搭載定置式ユニット
長さ：2800mm
重量：2000mm
高さ：2000mm
重量: 2800kg
特長
最大132kWの定格電力
横置き3気筒設計
多種多様な補完的な付属品
品質と信頼性
ステンレス製ポンプヘッドには交番応力がありません
スプリングプリロード高圧シーリングにより長寿命を実現
高強度と安定した動作を保証するソリッドソリッドセラミックプランジャー
潤滑油とピストン冷却システムを統合し、耐用年数を向上させます。
ダブル減速機を内蔵し、伝達バランスを高効率化
特別設計のクランクケース磁気フィルター
クランクケース強制潤滑システム
統合されたボールタイプの液体入口バルブ設計により、流体力学の効率が大幅に向上します。
数値流体力学により動的負荷を設計し、最大負荷の作業条件下で最高の信頼性を確保します。
クランクシャフトは高強度鍛造製法で作られ、特殊処理が施されています。

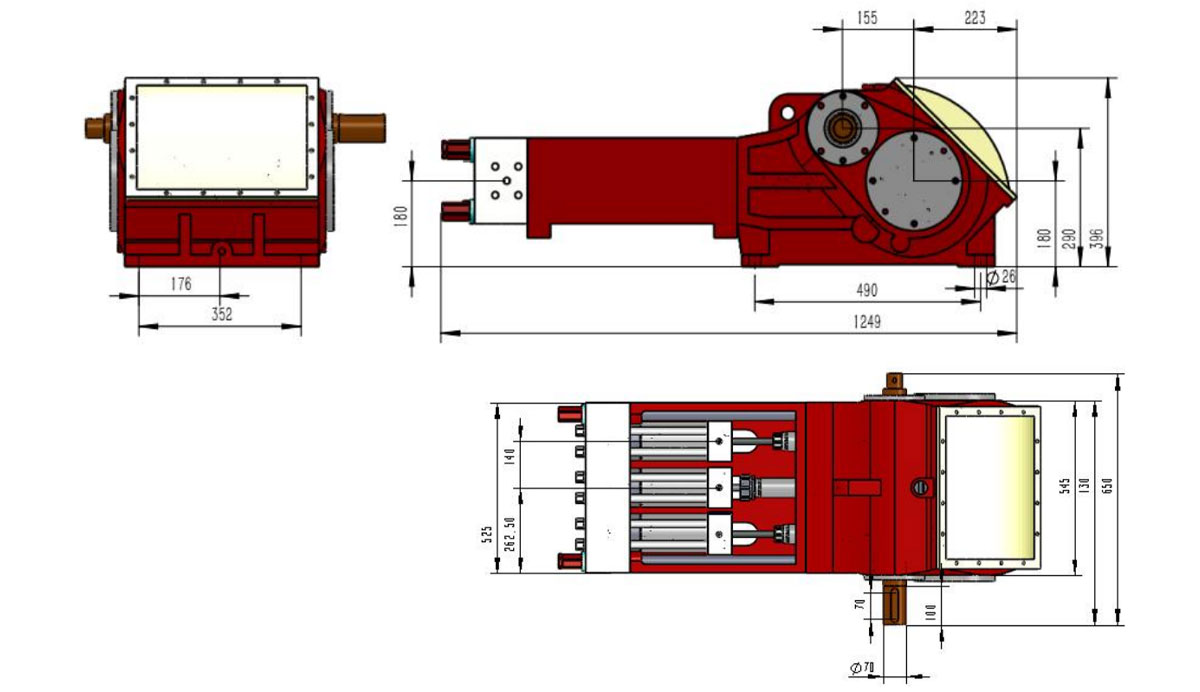

サクションライン、圧力調整器等の付属品を除いた主要寸法。
詳細な寸法図と重量はご要望に応じて入手可能です。
| モデル | プランジャー | 流れ | 必要電力率(kw) | D | rpm | ||||
| 55kw | 75kw | 90kw | 110kw | 132kw | n1 | n2 | |||
| 直径(mm) | (リットル/分) | 使用圧力 (バー) | |||||||
| なぜ13216 | 16 | 26 | 1100 | 1500 | 1800 | 2200 | 2700 | 1500 | 470 |
| なぜ13218 | 18 | 32 | 850 | 1150 | 1400 | 1700 | 2100 | 1500 | 470 |
| なぜ13220 | 20 | 40 | 700 | 940 | 1120 | 1400 | 1700 | 1500 | 470 |
| なぜ13222 | 22 | 48 | 570 | 780 | 930 | 1150 | 1400 | 1500 | 470 |
| なぜ13224 | 24 | 57 | 480 | 650 | 780 | 960 | 1200 | 1500 | 470 |
| なぜ13226 | 26 | 67 | 400 | 550 | 670 | 820 | 1020 | 1500 | 470 |
| なぜ13228 | 28 | 78 | 350 | 480 | 580 | 700 | 880 | 1500 | 470 |
| なぜ13230 | 30 | 90 | 300 | 420 | 500 | 600 | 770 | 1500 | 470 |
| なぜ13232 | 32 | 102 | 260 | 370 | 440 | 540 | 670 | 1500 | 470 |
| なぜ13234 | 34 | 115 | 230 | 320 | 390 | 480 | 600 | 1500 | 470 |
| なぜ13236 | 36 | 129 | 210 | 290 | 350 | 430 | 530 | 1500 | 470 |
| なぜ13240 | 40 | 159 | 170 | 230 | 280 | 350 | 430 | 1500 | 470 |
| なぜ13245 | 45 | 202 | 130 | 180 | 220 | 270 | 340 | 1500 | 470 |
| なぜ13250 | 50 | 249 | 110 | 150 | 180 | 220 | 280 | 1500 | 470 |
| なぜ13255 | 55 | 301 | 90 | 120 | 150 | 180 | 230 | 1500 | 470 |
| D=ピストン/プランジャー径[mm] | なぜ13216~WHY13218 type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=モーター/エンジン回転数 | なぜ13218~WHY13545 type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=クランクシャフト回転数 | なぜ13236~WHY13255 type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2プランジャー速度：1.08m/s | 換算表： 定格1kW=1.34HP |
| ロッドフォース:54KN | 動作圧力 1bar=14.5psi=0.1Mpa |
| ストローク：90mm | なぜ高圧ポンプの変換効率は最大90%~96%に達することができるのか |
