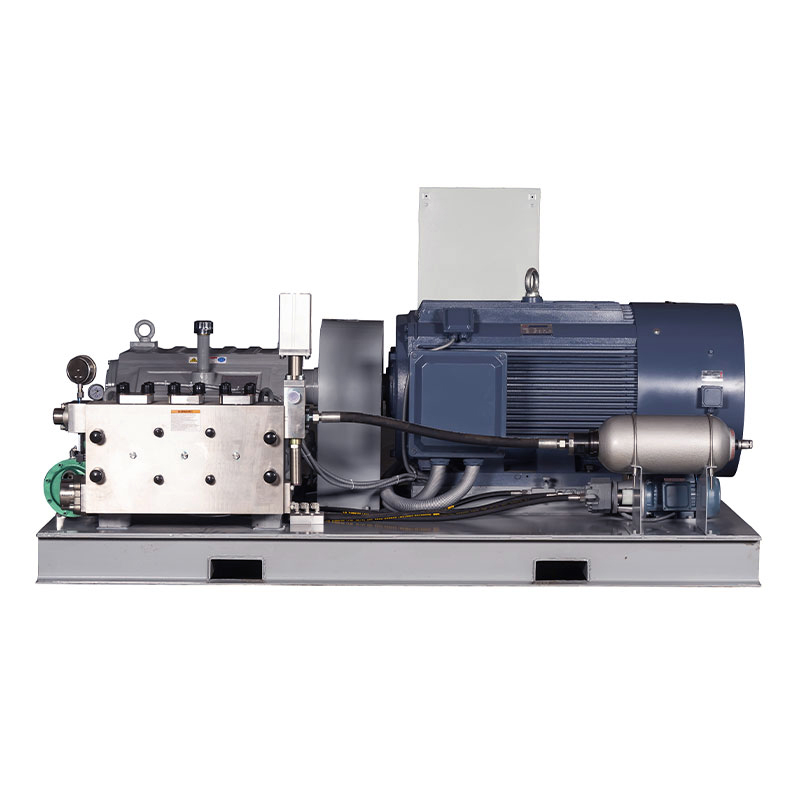

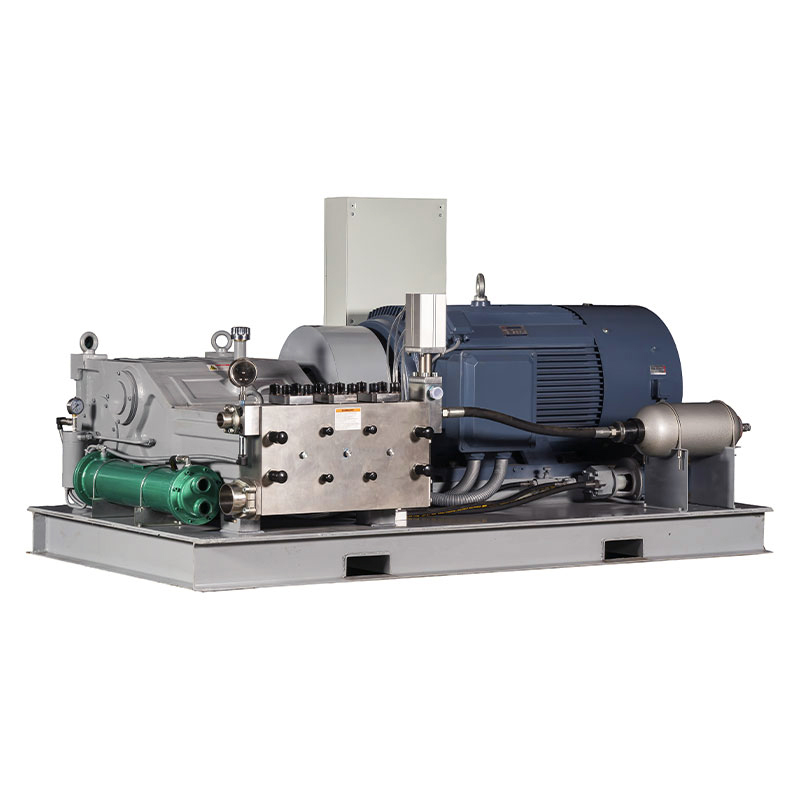

WHY50000 高圧ポンプは、性能パラメータに記載されている連続最大デューティで動作するように設計されています。クランクシャフト速度、平均プランジャー速度、プランジャー直径、定格出力を比較してください。
品質と信頼性
ステンレス製ポンプヘッドには交番応力がありません
スプリングプリロード高圧シールにより長寿命を実現
高強度と安定した動作を保証するソリッドソリッドセラミックプランジャー
潤滑油とピストン冷却システムを統合し、耐用年数を向上させます。
ダブル減速機を内蔵し、伝達バランスを高効率化
特別設計のクランクケース磁気フィルター
クランクケース強制潤滑システム
統合されたボールタイプの液体入口バルブ設計により、流体力学の効率が大幅に向上します。
数値流体力学により動的負荷を設計し、最大負荷の作業条件下で最高の信頼性を確保します。
クランクシャフトは高強度鍛造プロセスで作られ、特殊処理が施されています
| なぜ50000-388 | |||||||||||
| モデル | プランジャー | 流れ | 必要電力(kw) | D | rpm | ||||||
| 直径 | 280kw | 315kw | 355kw | 400kw | 450kw | 500kw | 550kw | n1 | n2 | ||
| (mm) | (I/分) | 動作圧力 (bar) | 1500 | 388 | |||||||
| なぜ50020 | 20 | 44 | 3350 | 1500 | 388 | ||||||
| なぜ50022 | 22 | 53 | 2770 | 3115 | 1500 | 388 | |||||
| なぜ50024 | 24 | 63 | 2330 | 2620 | 2950 | 1500 | 388 | ||||
| なぜ50026 | 26 | 74 | 1985 | 2230 | 2515 | 2835 | 1500 | 388 | |||
| なぜ50028 | 28 | 86 | 1710 | 1925 | 2170 | 2445 | 2750 | 3055 | 1500 | 388 | |
| なぜ50030 | 30 | 99 | 1490 | 1675 | 1890 | 2130 | 2395 | 2660 | 2925 | 1500 | 388 |
| なぜ50035 | 35 | 112 | 1310 | 1475 | 1660 | 1870 | 2105 | 2340 | 2570 | 1500 | 388 |
| なぜ50040 | 40 | 175 | 840 | 945 | 1060 | 1195 | 1345 | 1495 | 1645 | 1500 | 388 |
| なぜ50045 | 45 | 222 | 660 | 745 | 840 | 945 | 1065 | 1180 | 1300 | 1500 | 388 |
| なぜ50050 | 50 | 274 | 535 | 605 | 680 | 765 | 860 | 960 | 1055 | 1500 | 388 |
| なぜ50055 | 55 | 332 | 445 | 500 | 560 | 635 | 710 | 790 | 870 | 1500 | 388 |
| なぜ50060 | 60 | 395 | 370 | 420 | 470 | 530 | 600 | 665 | 730 | 1500 | 388 |
| なぜ50065 | 65 | 463 | 315 | 355 | 400 | 455 | 510 | 565 | 625 | 1500 | 388 |
| なぜ50070 | 70 | 537 | 275 | 310 | 345 | 390 | 440 | 490 | 535 | 1500 | 388 |
| なぜ50075 | 75 | 617 | 240 | 270 | 300 | 340 | 385 | 425 | 470 | 1500 | 388 |
| なぜ50080 | 80 | 702 | 210 | 235 | 265 | 300 | 335 | 375 | 410 | 1500 | 388 |
| なぜ50085 | 85 | 792 | 185 | 210 | 235 | 265 | 300 | 330 | 365 | 1500 | 388 |
| なぜ50090 | 90 | 888 | 165 | 185 | 210 | 235 | 265 | 295 | 325 | 1500 | 388 |
| なぜ50095 | 95 | 990 | 150 | 165 | 190 | 210 | 240 | 265 | 290 | 1500 | 388 |
| なぜ50100 | 100 | 1096 | 135 | 150 | 170 | 190 | 215 | 240 | 265 | 1500 | 388 |
| なぜ50105 | 105 | 1209 | 120 | 135 | 155 | 175 | 195 | 215 | 240 | 1500 | 388 |
| なぜ50110 | 110 | 1327 | 110 | 125 | 140 | 160 | 180 | 200 | 220 | 1500 | 388 |
| D=ピストン/プランジャー径[mm] | なぜ50020~WHY50034: A type Fluid End, spring-loaded dynamic seal, SS fluid end |
| n1=モーター/エンジン回転数 | WHY50036～WHY50060：Bタイプフルードエンド、バネ式パッキンシール、合金＆SSフルードエンド |
| n2=クランクシャフト回転数 | なぜ50060~WHY50110: C type Fluid End, spring loaded packing seal, alloy fluid end |
| 換算表：定格1kW=1.34HP | 高圧ポンプの変換効率が最大90%～96%に達する理由 |
| 動作圧力 1bar=14.5psi=0.1Mpa | |
| ストローク：120mm | |
| 選択肢N2：457 |
動的高圧シールは Y 型シール設計の利点を促進し、効率をさらに向上させます。特殊セラミック プランジャーは最大 3000bar に達します。
