WHY60000 高圧ポンプは、性能パラメータに記載されている連続最大デューティで動作するように設計されています。クランクシャフト速度、平均プランジャー速度、プランジャー直径、定格出力を比較してください。

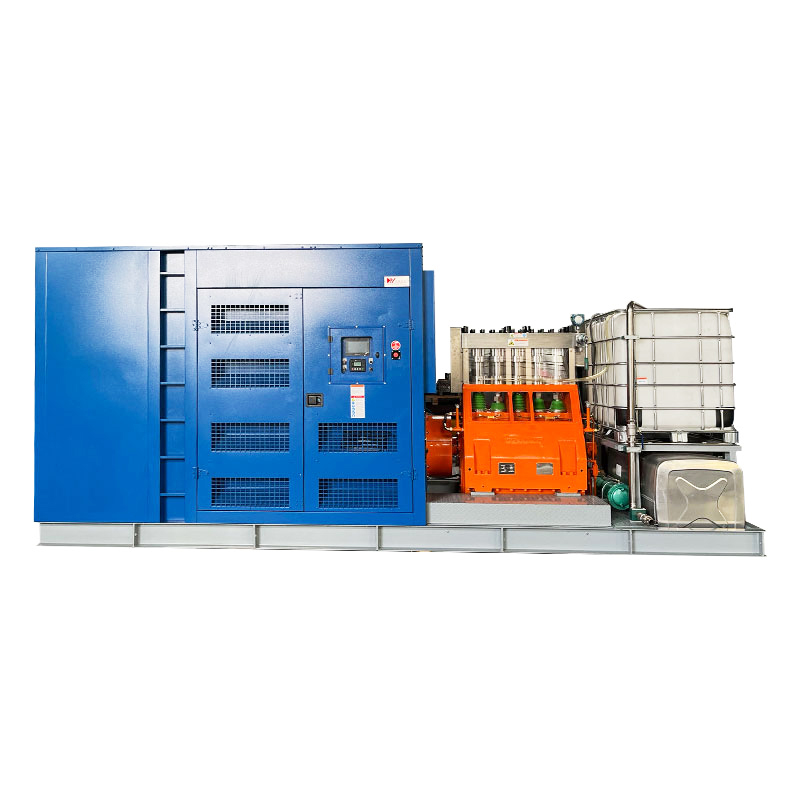

高圧ポンプ
重量:約2800 KG

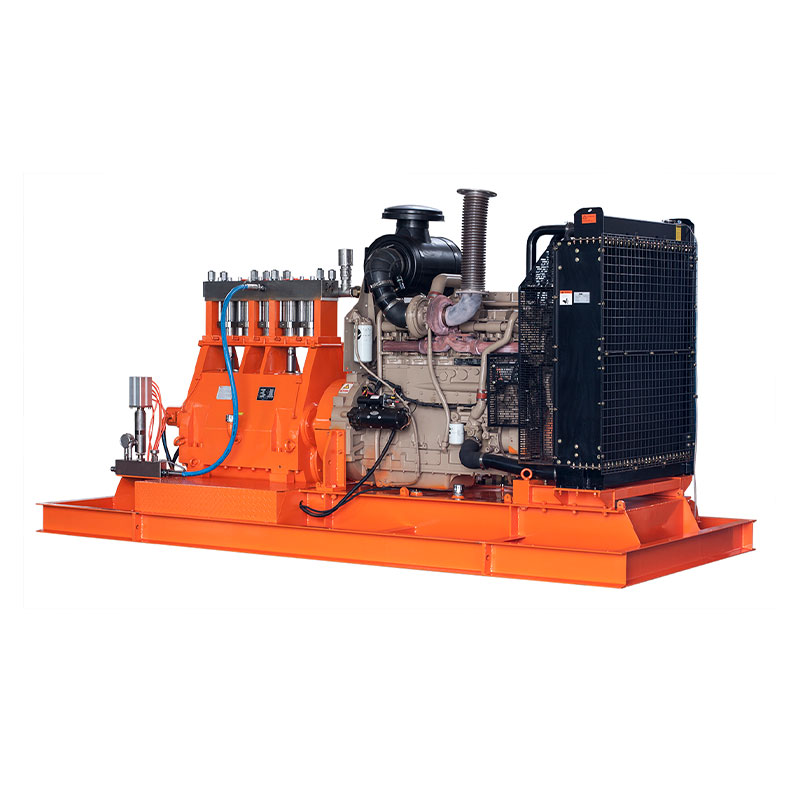

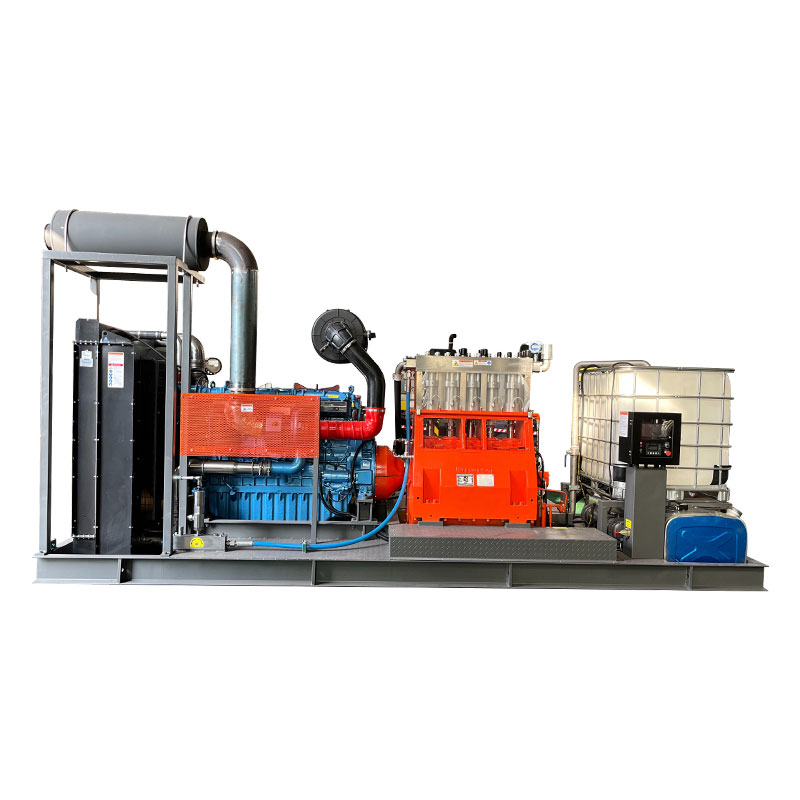

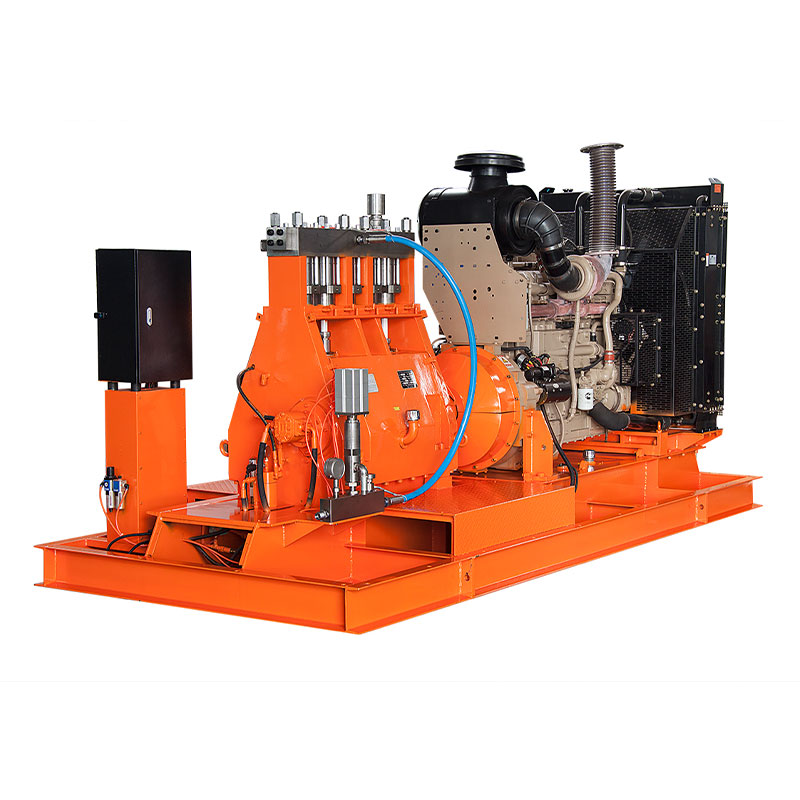

ディーゼルエンジン搭載定置式ユニット
長さ：4500mm
幅：2000mm
高さ：2450mm
重量: 8000kg
特徴
最大800kWの定格電力
縦型3気筒設計
| WHY60000シリーズ | |||||||||
| モデル | プランジャー | 流れ | 必要電力(kW) | D | rpm | ||||
| 直径 | 500kw | 560kw | 630kw | 710kw | 800kw | n1 | n2 | ||
| (mm) | (リットル/分) | 動作圧力 (bar) | |||||||
| なぜ60022 | 22 | 72 | 3500 | 1500 | 380 | ||||
| なぜ60024 | 24 | 86 | 3000 | 3300 | 1500 | 380 | |||
| なぜ60026 | 26 | 101 | 2600 | 2900 | 3250 | 1500 | 380 | ||
| なぜ60028 | 28 | 117 | 2200 | 2490 | 2800 | 3150 | 3500 | 1500 | 380 |
| なぜ60030 | 30 | 134 | 1900 | 2170 | 2440 | 2750 | 3000 | 1500 | 380 |
| なぜ60032 | 32 | 153 | 1700 | 1900 | 2150 | 2400 | 2700 | 1500 | 380 |
| なぜ60034 | 34 | 172 | 1500 | 1690 | 1900 | 2140 | 2400 | 1500 | 380 |
| なぜ60036 | 36 | 193 | 1350 | 1500 | 1700 | 1900 | 2150 | 1500 | 380 |
| なぜ60040 | 40 | 239 | 1100 | 1220 | 1370 | 1550 | 1740 | 1500 | 380 |
| なぜ60045 | 45 | 302 | 860 | 970 | 1080 | 1200 | 1350 | 1500 | 380 |
| なぜ60050 | 50 | 373 | 700 | 780 | 880 | 1000 | 1100 | 1500 | 380 |
| なぜ60055 | 55 | 451 | 580 | 645 | 720 | 820 | 920 | 1500 | 380 |
| なぜ60060 | 60 | 537 | 480 | 540 | 610 | 680 | 770 | 1500 | 380 |
| なぜ60065 | 65 | 630 | 410 | 460 | 520 | 580 | 660 | 1500 | 380 |
| なぜ60070 | 70 | 731 | 350 | 400 | 450 | 500 | 570 | 1500 | 380 |
| なぜ60075 | 75 | 839 | 310 | 350 | 390 | 440 | 490 | 1500 | 380 |
| なぜ60080 | 80 | 955 | 270 | 305 | 340 | 390 | 430 | 1500 | 380 |
| なぜ60085 | 85 | 1078 | 240 | 270 | 300 | 340 | 380 | 1500 | 380 |
| なぜ60090 | 90 | 1208 | 210 | 240 | 270 | 300 | 340 | 1500 | 380 |
| なぜ60095 | 95 | 1346 | 190 | 220 | 240 | 270 | 300 | 1500 | 380 |
| なぜ60100 | 100 | 1492 | 170 | 200 | 220 | 250 | 280 | 1500 | 380 |
| なぜ60105 | 105 | 1644 | 160 | 180 | 200 | 220 | 250 | 1500 | 380 |
| なぜ60110 | 110 | 1805 | 140 | 160 | 185 | 200 | 230 | 1500 | 380 |
| D=ピストン/プランジャー径[mm] | なぜ60022~WHY60034: A-type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=モーター/エンジン回転数 | なぜ60036~WHY60060: B type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=クランクシャフト回転数 | なぜ60060~WHY60110: C-type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2プランジャー速度：0.73m/s | 換算表：定格1kW=1.34HP |
| ロッドフォース:155KN | 動作圧力 1bar=14.5psi=0.1Mpa |
| ストローク：100mm | 高圧ポンプの変換効率が最大92%～98%に達する理由 |
| 選択N2：450 |
動的高圧シールは Y 型シール設計の利点を促進し、効率をさらに向上させます。特殊セラミック プランジャーは最大 3000bar に達します。
