WHY45000 高圧ポンプは、性能パラメータに記載されている連続最大デューティで動作するように設計されています。クランクシャフト速度、平均プランジャー速度、プランジャー直径、定格出力を比較してください。
標準入口ジョイントサイズ：M64×2
標準出口ジョイントサイズ：M36×2
高圧ポンプ
重量: 約1500 KG

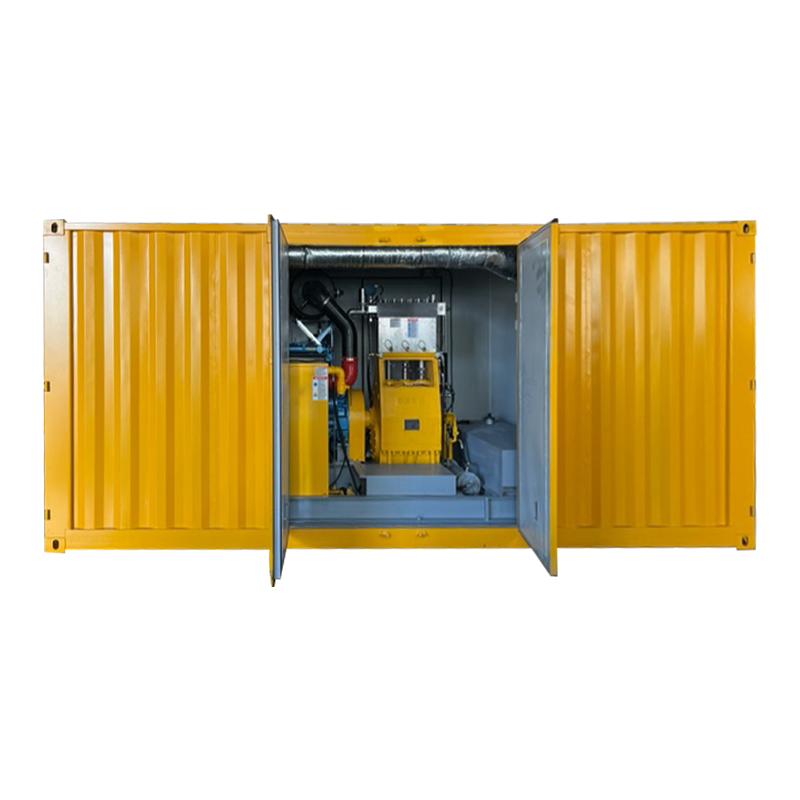

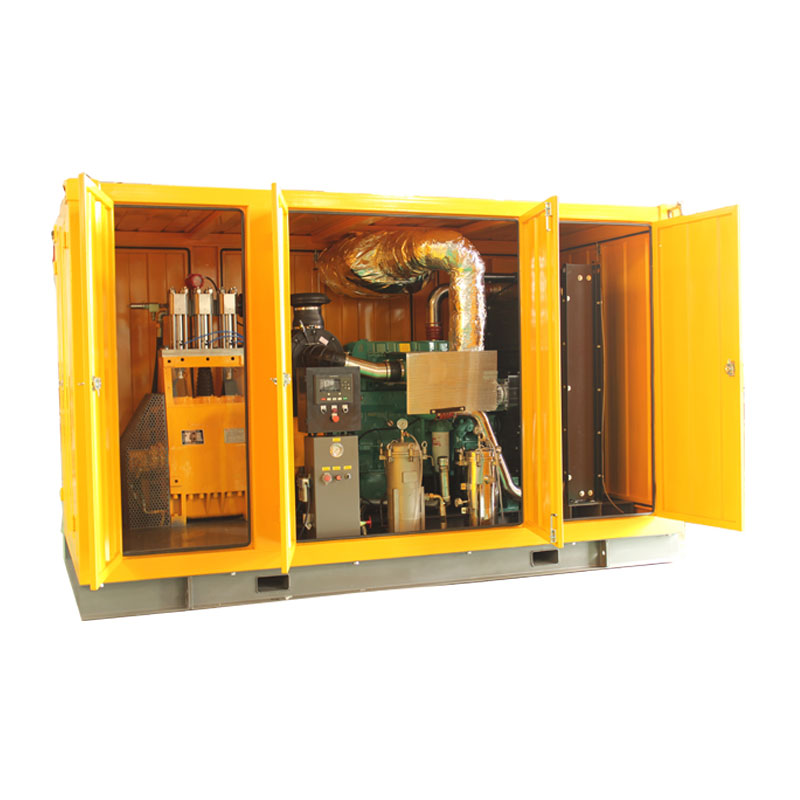

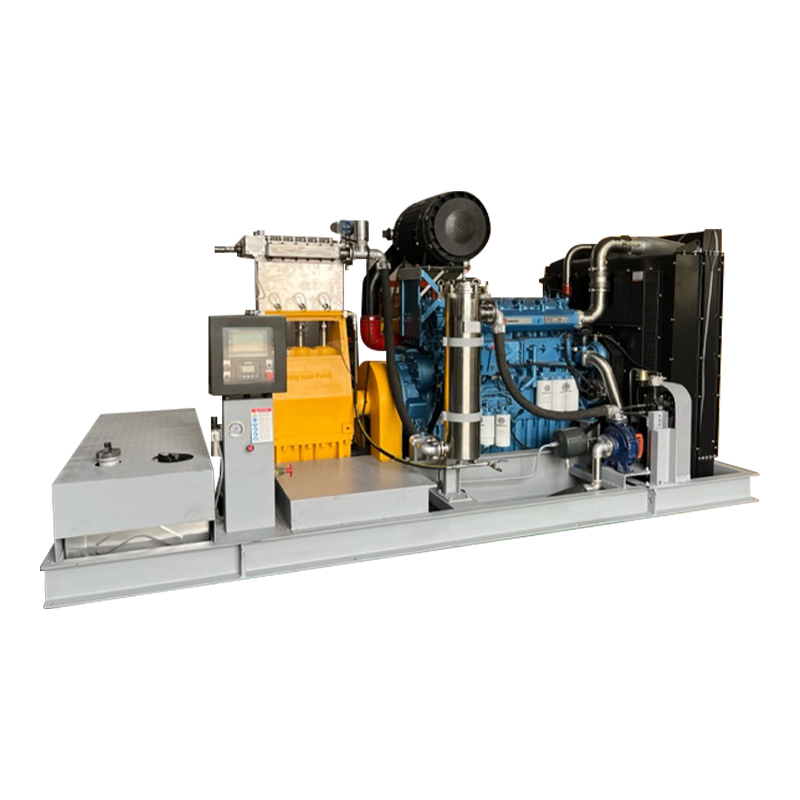

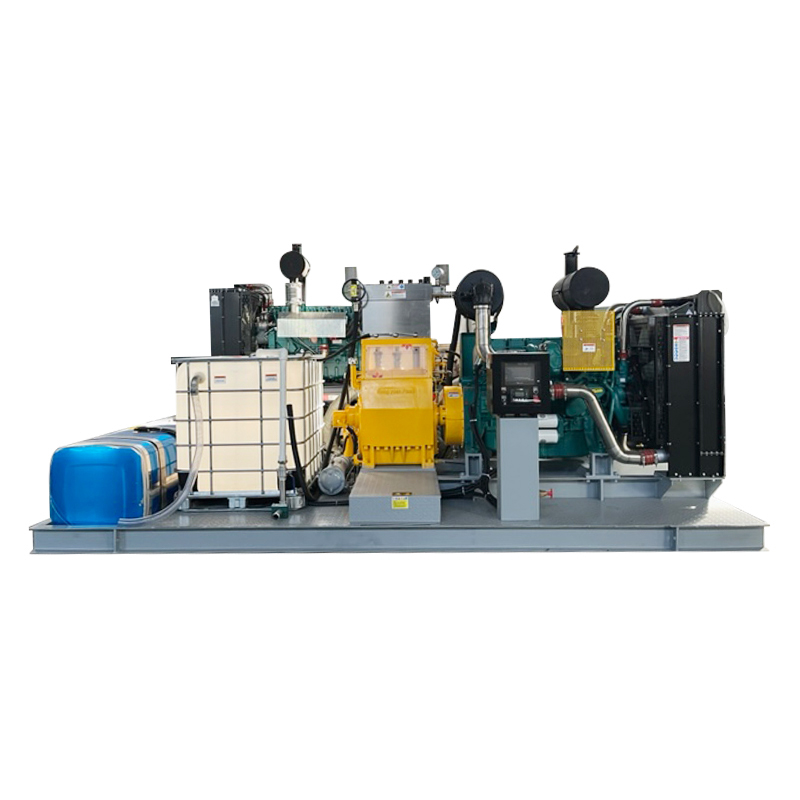

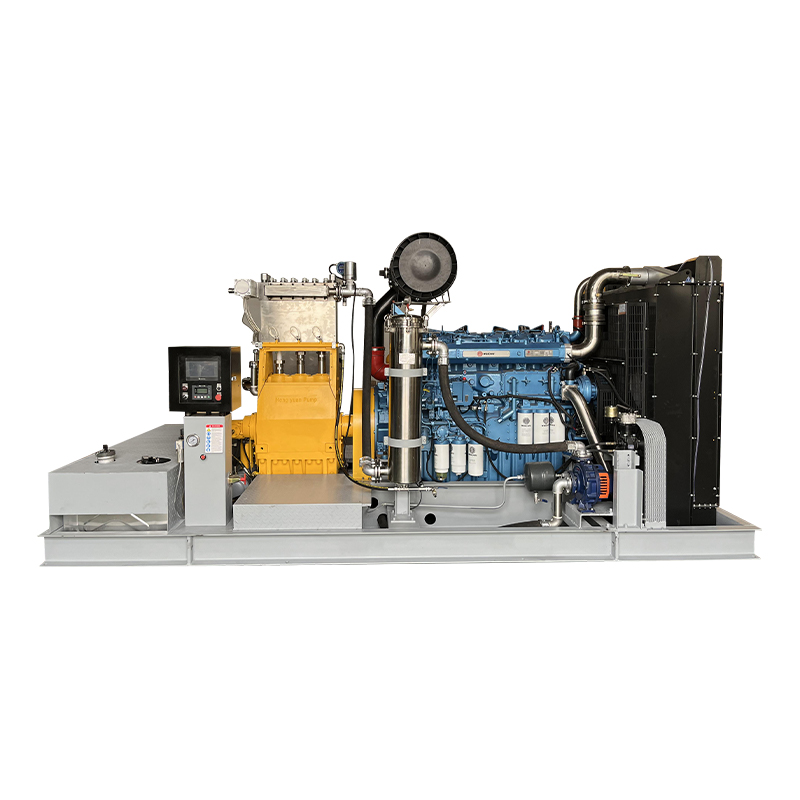

ディーゼルエンジン搭載定置式ユニット
長さ：4500mm
幅：2000mm
高さ：2400mm
重量: 7500kg
特長
最大450kWの定格電力
縦型3気筒設計
多種多様な補完的な付属品
品質と信頼性
ステンレス製ポンプヘッドには交番応力がありません
スプリングプリロード高圧シールにより長寿命を実現
高強度で安定した動作を保証するソリッドセラミックプランジャー
潤滑油とピストン冷却システムを統合し、耐用年数を向上させます。
ダブル減速機を内蔵し、伝達バランスを高効率化
特別設計のクランクケース磁気フィルター
クランクケース強制潤滑システム
統合されたボールタイプの液体入口バルブ設計により、流体力学の効率が大幅に向上します。
動的負荷を考慮した数値流体力学設計により、最大負荷の作業条件下で最高の信頼性が保証されます。
クランクシャフトは高強度鍛造プロセスで作られ、特殊処理が施されています
| WHY45000シリーズ | ロッドフォース | 140KN | |||||||
| 脳卒中 | 120mm | ||||||||
| モデル | プランジャー | 流れ | 必要電力(kw) | D | rpm | ||||
| 直径 | 280kw | 315kw | 355kw | 400kw | 450kw | n1 | n2 | ||
| (mm) | (リットル/分) | 動作圧力 (bar) | |||||||
| なぜ45022 | 22 | 62 | 2300 | 2600 | 2900 | 3300 | 3500 | ||
| なぜ45024 | 24 | 74 | 1900 | 2200 | 2400 | 2800 | 3100 | 1500 | 456 |
| なぜ45026 | 26 | 87 | 1600 | 1800 | 2100 | 2350 | 2600 | 1500 | 456 |
| なぜ45028 | 28 | 101 | 1400 | 1600 | 1800 | 2050 | 2300 | 1500 | 456 |
| なぜ45030 | 30 | 116 | 1250 | 1400 | 1600 | 1800 | 2000 | 1500 | 456 |
| なぜ45032 | 32 | 132 | 1100 | 1200 | 1400 | 1550 | 1700 | 1500 | 456 |
| なぜ45034 | 34 | 149 | 100 | 1100 | 1200 | 1400 | 1500 | 1500 | 456 |
| なぜ45036 | 36 | 167 | 870 | 980 | 1100 | 1250 | 1400 | 1500 | 456 |
| なぜ45040 | 40 | 206 | 700 | 800 | 900 | 1000 | 1100 | 1500 | 456 |
| なぜ45045 | 45 | 261 | 550 | 620 | 700 | 800 | 900 | 1500 | 456 |
| なぜ45050 | 50 | 322 | 450 | 500 | 570 | 650 | 700 | 1500 | 456 |
| なぜ45055 | 55 | 390 | 370 | 420 | 470 | 530 | 600 | 1500 | 456 |
| なぜ45060 | 60 | 464 | 310 | 350 | 400 | 450 | 500 | 1500 | 456 |
| なぜ45065 | 65 | 544 | 260 | 300 | 330 | 380 | 43 | 1500 | 456 |
| なぜ45070 | 70 | 630 | 230 | 250 | 290 | 330 | 370 | 1500 | 456 |
| なぜ45075 | 75 | 725 | 200 | 220 | 250 | 280 | 320 | 1500 | 456 |
| なぜ45080 | 80 | 825 | 170 | 200 | 220 | 250 | 280 | 1500 | 456 |
| なぜ45085 | 85 | 930 | 150 | 170 | 220 | 220 | 250 | 1500 | 456 |
| なぜ45090 | 90 | 1040 | 130 | 150 | 170 | 200 | 220 | 1500 | 456 |
| なぜ45095 | 95 | 1160 | 120 | 140 | 160 | 180 | 200 | 1500 | 456 |
| なぜ45100 | 100 | 1290 | 110 | 120 | 140 | 160 | 180 | 1500 | 456 |
| なぜ45105 | 105 | 1420 | 100 | 110 | 130 | 150 | 160 | 1500 | 456 |
| なぜ45110 | 110 | 1560 | 90 | 100 | 120 | 130 | 150 | 1500 | 456 |
| D=ピストン/プランジャー径[mm] | なぜ45024~WHY45032: A-type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=モーター/エンジン回転数 | なぜ45030~WHY45055: B type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=クランクシャフト回転数 | なぜ45060~WHY45110: C-type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2プランジャー速度：0.73m/s | 換算表：定格1kW=1.34HP |
| ロッドフォース:140KN | 動作圧力 1bar=14.5psi=0.1Mpa |
| 脳卒中：120mm | 高圧ポンプの変換効率が最大92%～98%に達する理由 |
| 選択肢N2：366 |
