なぜ HY30000 高圧ポンプは、性能パラメータに記載されている連続最大デューティで動作するように設計されています。クランクシャフト速度、平均プランジャー速度、プランジャー直径、定格出力を比較してください。
高圧ポンプ
重量:約880KG

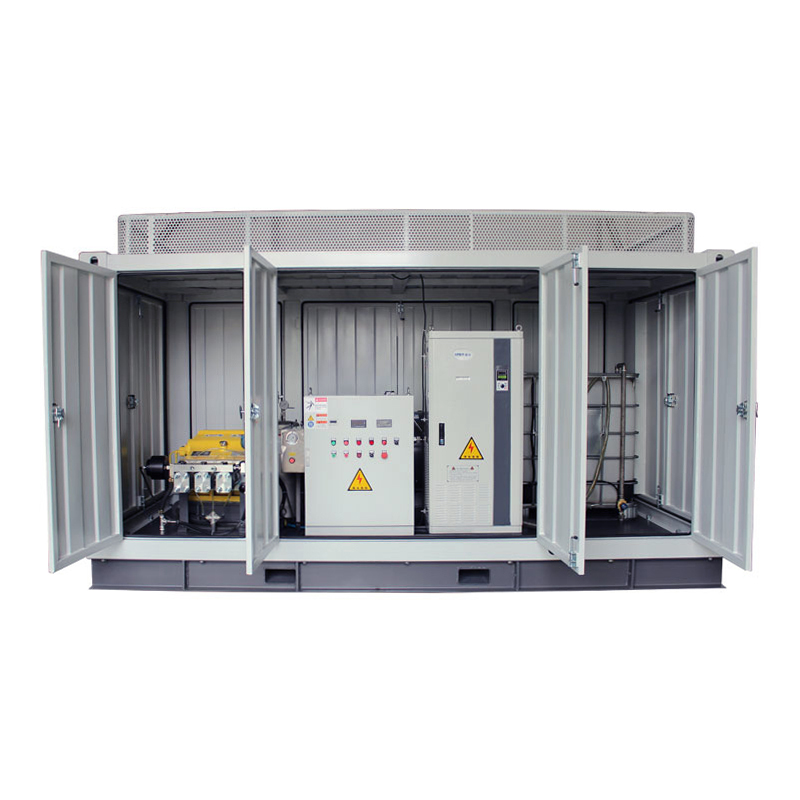

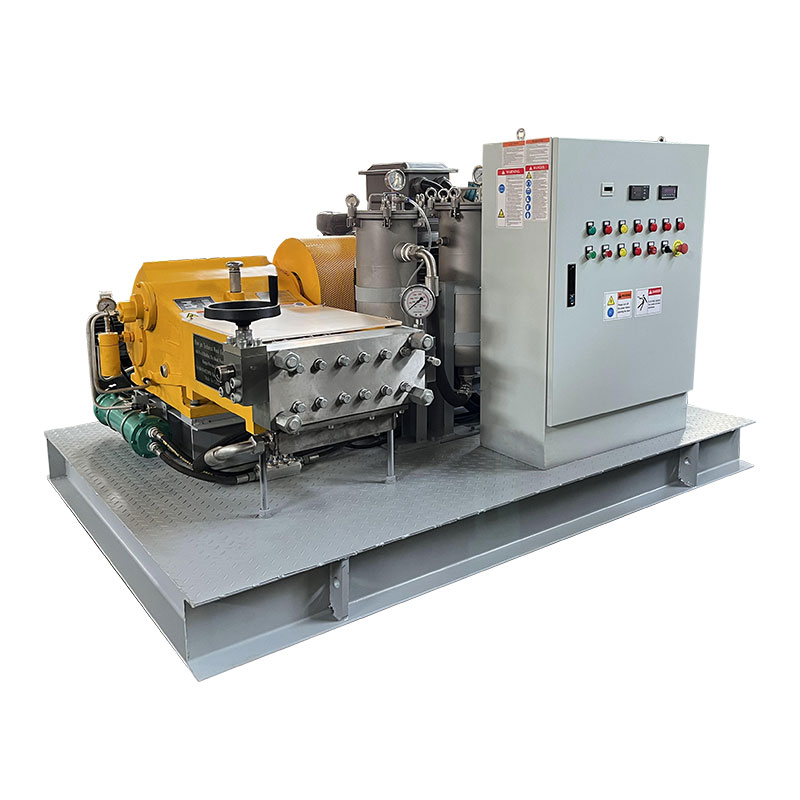

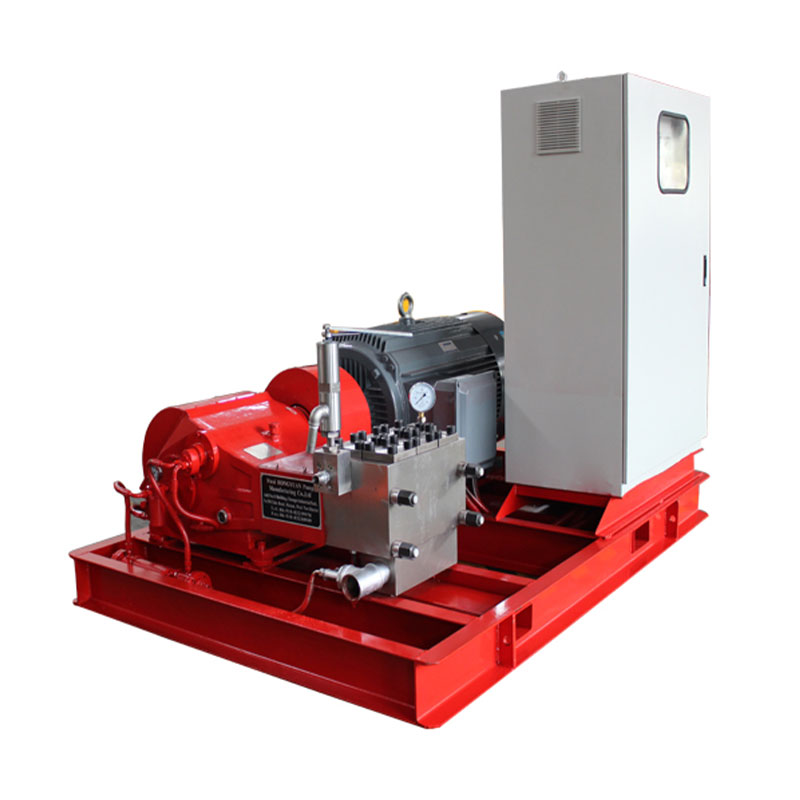

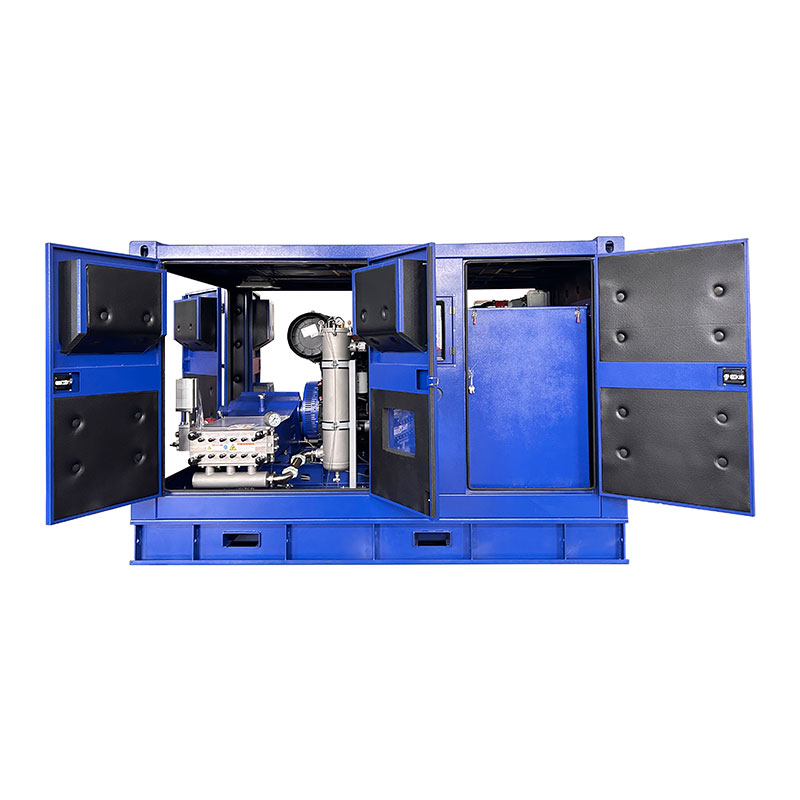

電動モーター付き固定ユニット
長さ：2200mm
幅：1600mm
高さ：1600mm
重量: 1800kg

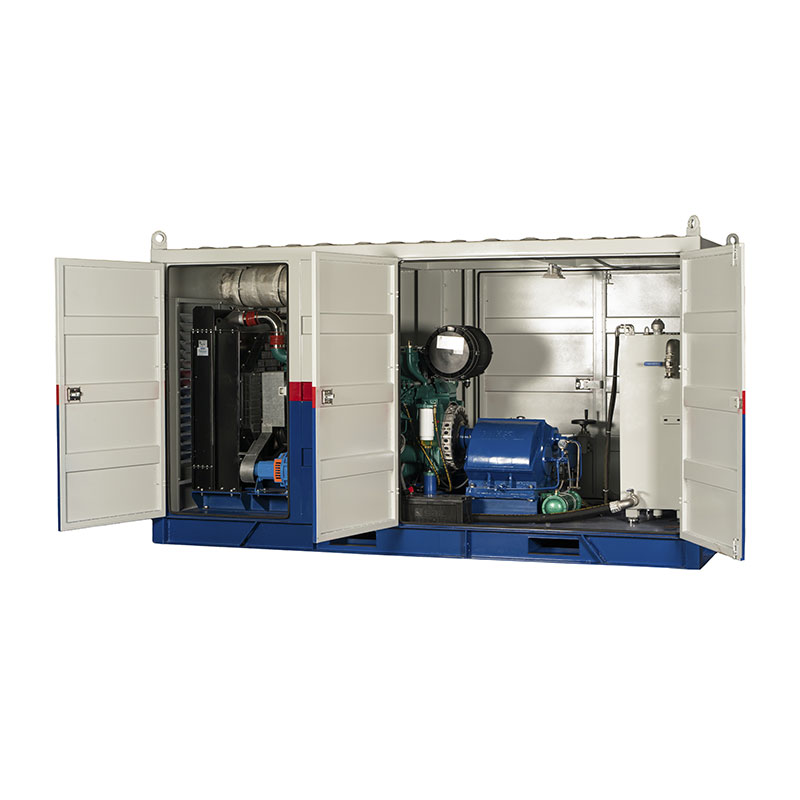

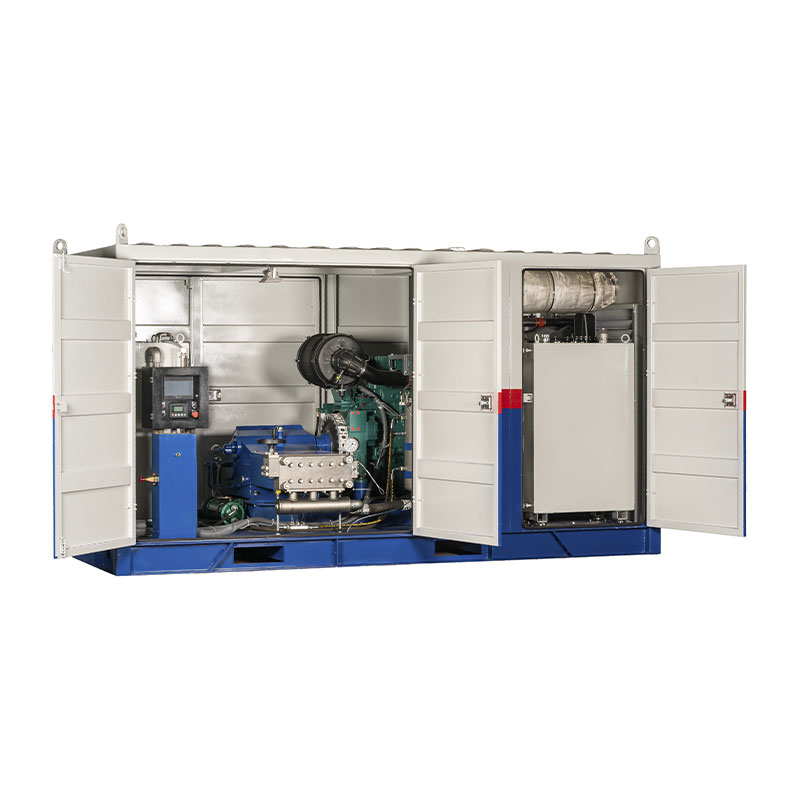

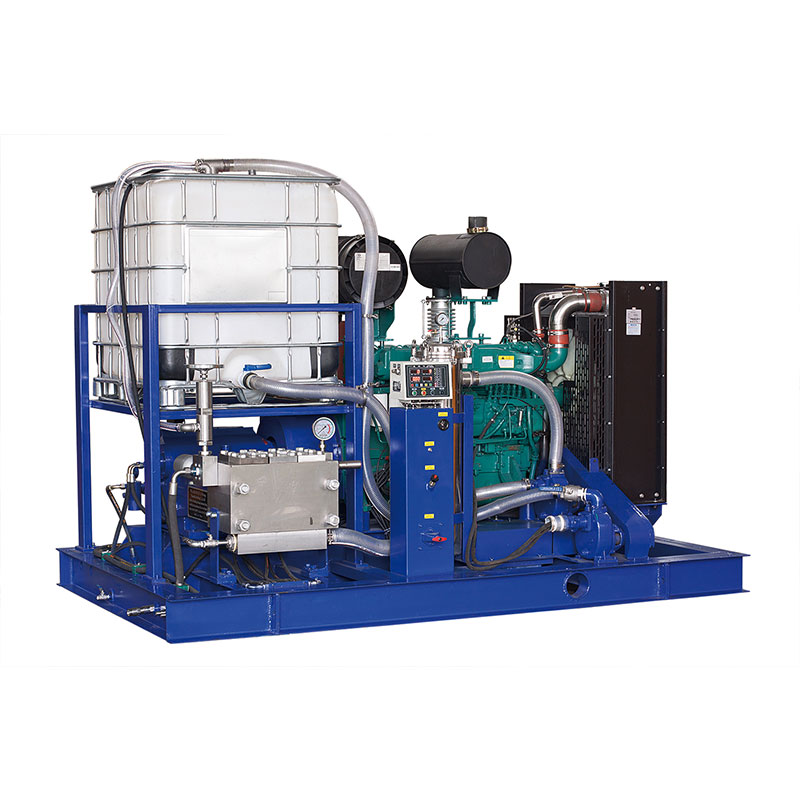

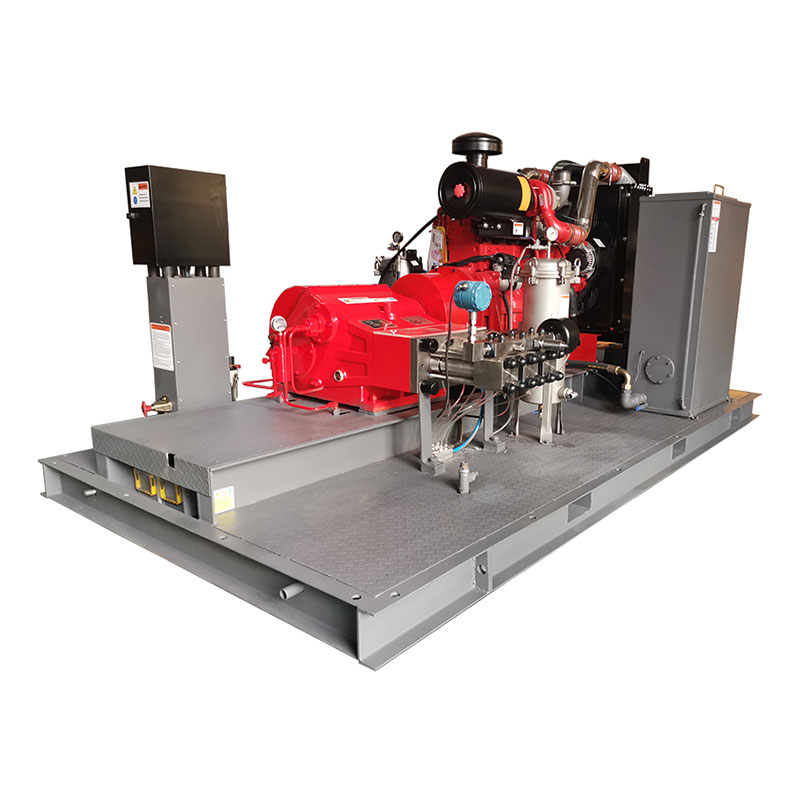

ディーゼルエンジン搭載定置式ユニット
長さ：3500mm
幅：2000mm
高さ：2000mm
重量: 2200kg
特長
最大300kWの定格電力
横置き3気筒設計
多種多様な補完的な付属品
品質と信頼性
ステンレス製ポンプヘッドには交番応力がありません
スプリングプリロード高圧シールにより長寿命を実現
高強度で安定した動作を保証するソリッドセラミックプランジャー
潤滑油とピストン冷却システムを統合し、耐用年数を向上させます。
伝達バランスを高効率化するダブル減速機を内蔵
特別設計のクランクケース磁気フィルター
クランクケース強制潤滑システム
統合されたボールタイプの液体入口バルブ設計により、流体力学の効率が大幅に向上します。
動的負荷を考慮した数値流体力学設計により、最大負荷の作業条件下で最高の信頼性が保証されます。
クランクシャフトは高強度鍛造プロセスで作られており、特別な処理が施されています。

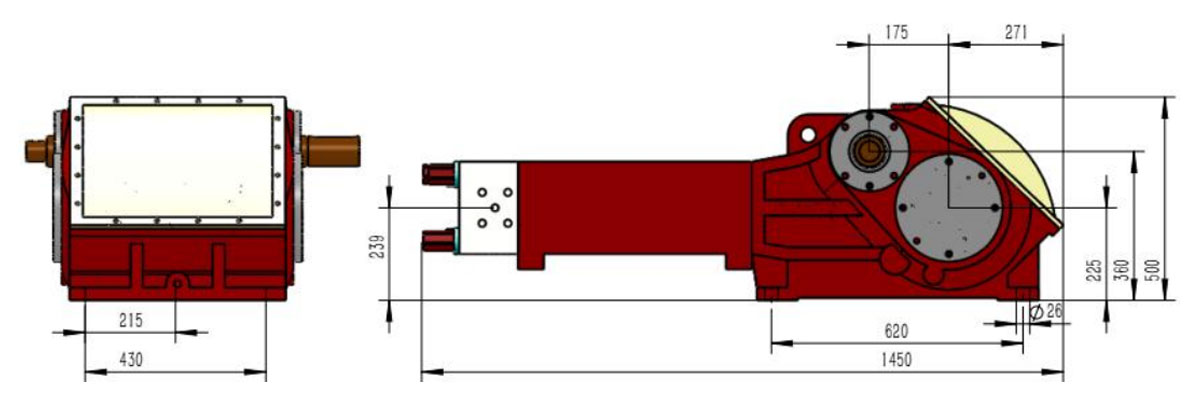

サクションライン、圧力調整器等の付属品を除いた主要寸法。
詳細な寸法図と重量はご要望に応じて入手可能です
| モデル | プランジャー | 流れ | 必要電力(kW) | D | rpm | |||
| 直径 | 160kw | 200kw | 250kw | 280kw | n1 | n2 | ||
| (mm) | (リットル/分) | 動作圧力 (bar) | ||||||
| なぜ30018 | 18 | 34 | 2400 | 2760 | 1500 | 366 | ||
| なぜ30020 | 20 | 41 | 1900 | 2400 | 2760 | 1500 | 366 | |
| なぜ30022 | 22 | 50 | 1600 | 2000 | 2500 | 2800 | 1500 | 366 |
| なぜ30024 | 24 | 60 | 1350 | 1700 | 2100 | 2500 | 1500 | 366 |
| なぜ30026 | 26 | 70 | 1150 | 1430 | 1780 | 2000 | 1500 | 366 |
| なぜ30028 | 28 | 81 | 980 | 1200 | 1540 | 1800 | 1500 | 366 |
| なぜ30030 | 30 | 93 | 860 | 1100 | 1300 | 1600 | 1500 | 366 |
| なぜ30032 | 32 | 106 | 750 | 950 | 1180 | 1380 | 1500 | 366 |
| なぜ30034 | 34 | 120 | 680 | 850 | 1040 | 1200 | 1500 | 366 |
| なぜ30036 | 36 | 134 | 600 | 750 | 930 | 1080 | 1500 | 366 |
| なぜ30040 | 40 | 165 | 480 | 600 | 750 | 880 | 1500 | 366 |
| なぜ30045 | 45 | 209 | 380 | 500 | 590 | 700 | 1500 | 366 |
| なぜ30050 | 50 | 259 | 310 | 400 | 480 | 560 | 1500 | 366 |
| なぜ30055 | 55 | 313 | 250 | 320 | 400 | 470 | 1500 | 366 |
| なぜ30060 | 60 | 372 | 220 | 280 | 330 | 390 | 1500 | 366 |
| なぜ30065 | 65 | 437 | 180 | 220 | 280 | 330 | 1500 | 366 |
| なぜ30070 | 70 | 507 | 160 | 200 | 240 | 290 | 1500 | 366 |
| なぜ30075 | 75 | 582 | 140 | 170 | 210 | 250 | 1500 | 366 |
| D=ピストン/プランジャー径[mm] | なぜ30018~WHY30028: Fluid End, spring preload dynamic seal, SS fluid end |
| n1=モーター/エンジン回転数 | なぜ30022~WHY30050: type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=クランクシャフト回転数 | なぜ30050~WHY30075: type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2プランジャー速度：0.73m/s | 換算表：定格1kW=1.34HP |
| ロッドフォース:105KN | 動作圧力 1bar=14.5psi=0.1Mpa |
| ストローク：120mm | 高圧ポンプの変換効率が最大92%～98%に達する理由 |
| 選択肢N2：439 |
