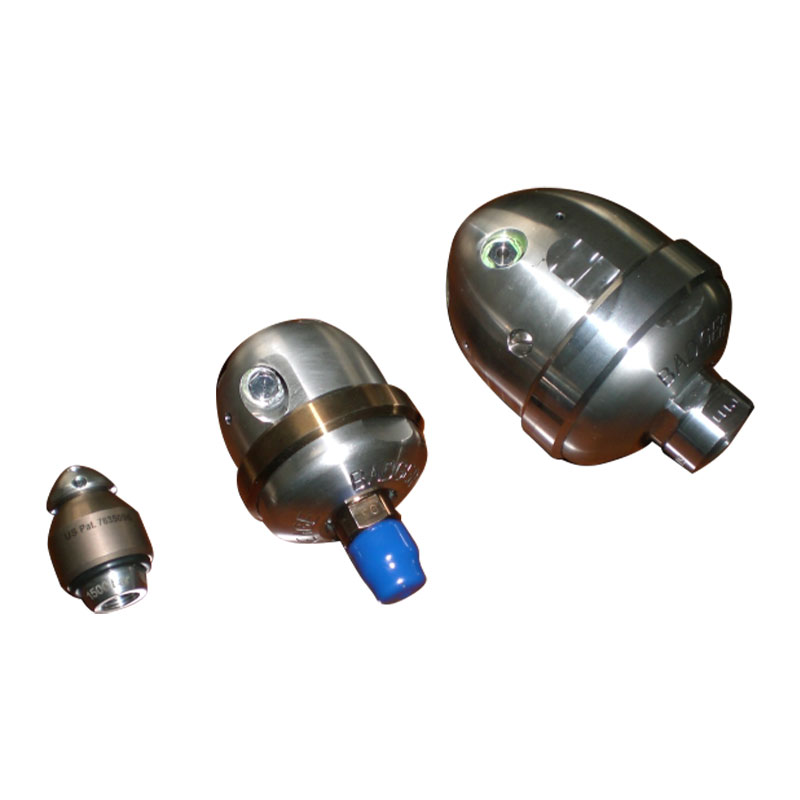

パイプノズル

技術パラメータ

水質要件

入口温度: ≤40℃; PH値：6.5～8.5
水ろ過精度：≤10μm

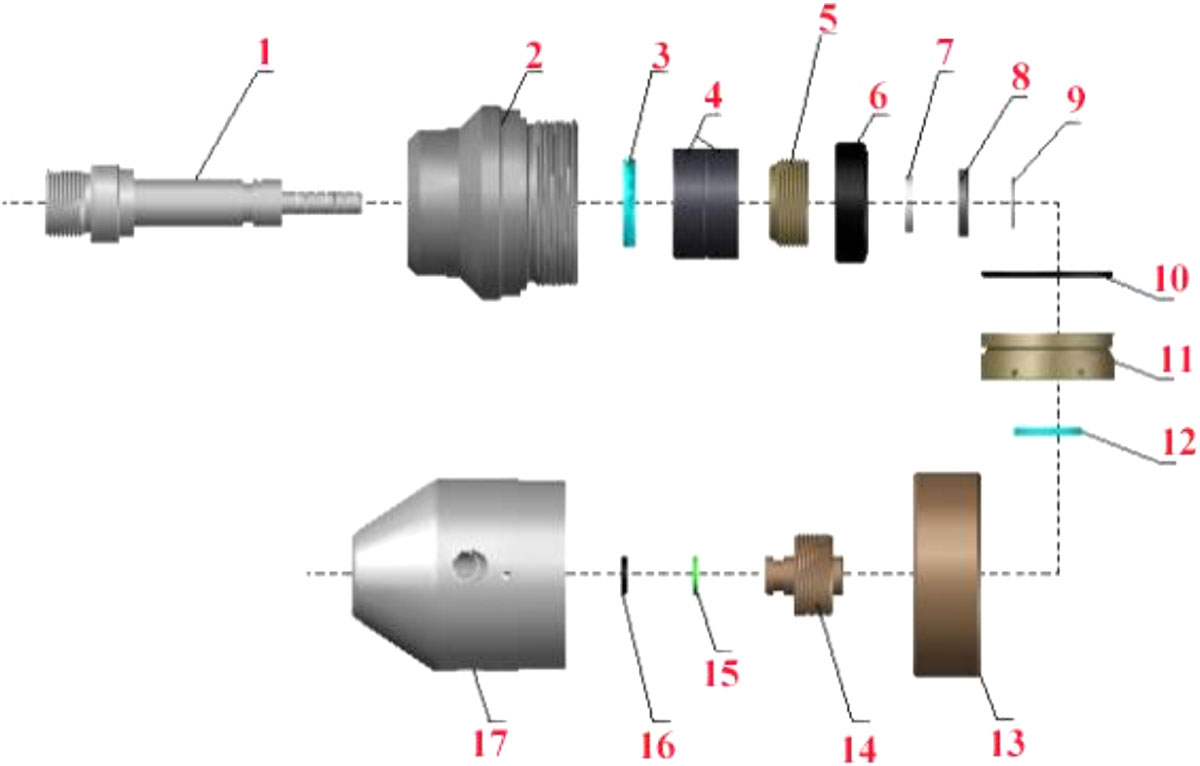

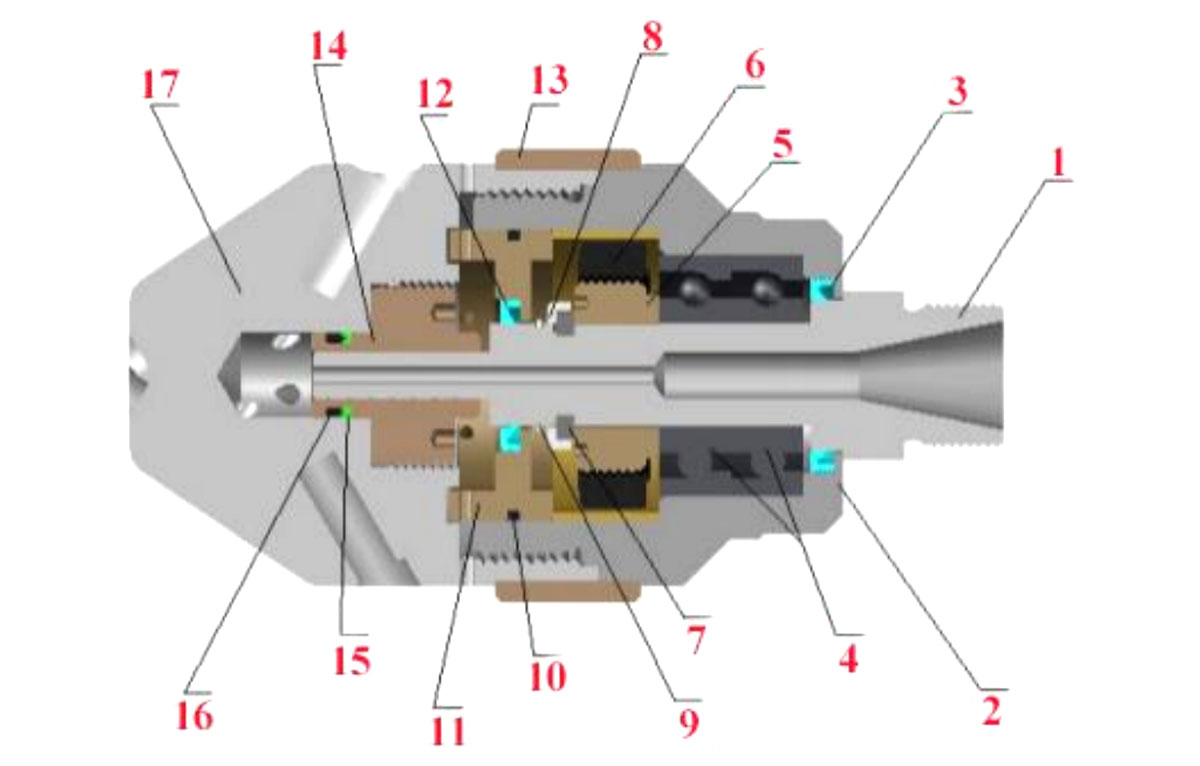

WG15 ＊回転シールAss'yの概略図と断面図

スペアパーツ子会社

インストールの流れと注意事項

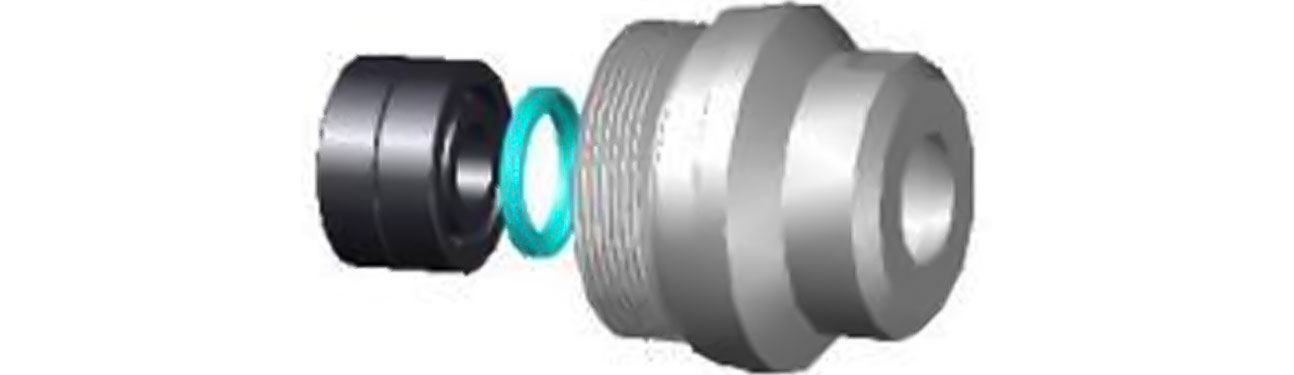

(1) 回転ハウジング 2 の後端の内穴にオイルシール 3 と、一対のアンギュラコンタクト軸 4 を取り付けます（注：オイルシール 3 の取り付け方向は溝を内側に向けて取り付けます。そうしないと回転ハウジング 2 に水が浸入し、軸受を損傷します。なお、アンギュラコンタクト軸受 4 は、外輪の片側が回転ハウジング 2 の後端側に広がるように、2 つの軸受と同じ方向に取り付けられます）。

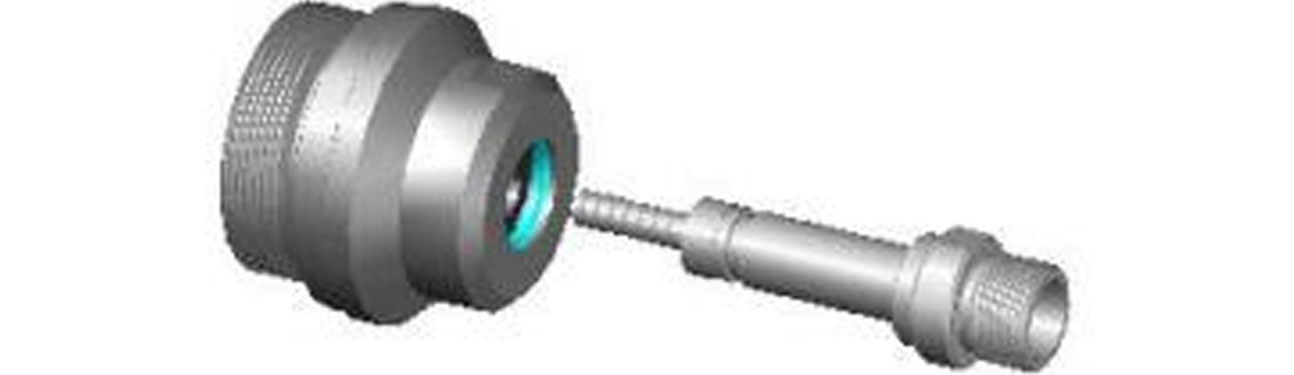

(2) 回転ハウジング 2 の後端からシャフト 1 を回転ハウジング 2 に挿入します。

(3) シャフト 1 と磁性鉄部品（マグネットトランジション接続部 5 とマグネット 6 を含む）のネジ目に噛み込み防止剤を塗布し、マグネット 6 とマグネットトランジション接続部 5 のネジ山を締め（注：ネジ山を正回転させます）、その後磁石 6 コンポーネントをシャフト 2 の前面に通してシャフト 2 のネジ山を締めます（注：ネジ山を正回転させます）。

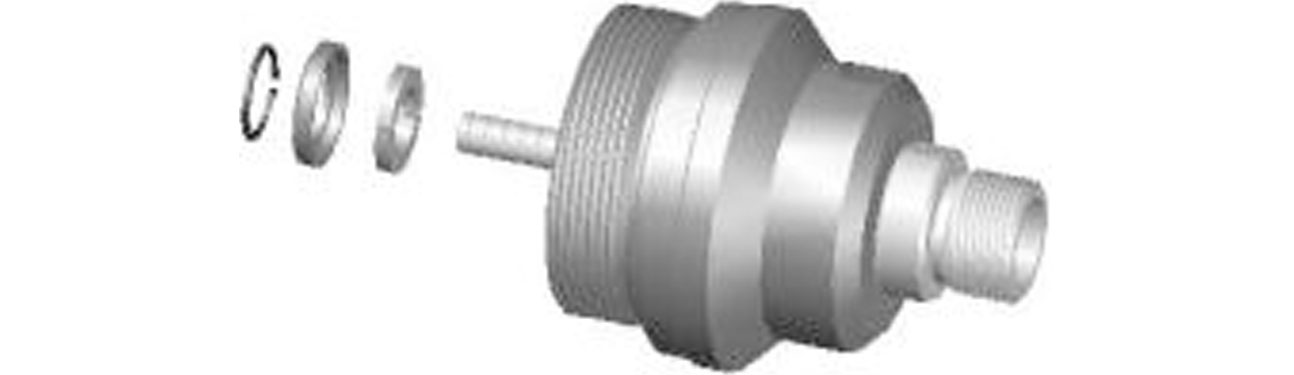

(4) 軸 1 のリング溝に止め輪 7 と止め輪スリーブ 8 を取り付け、サークリップ 9 で固定します。

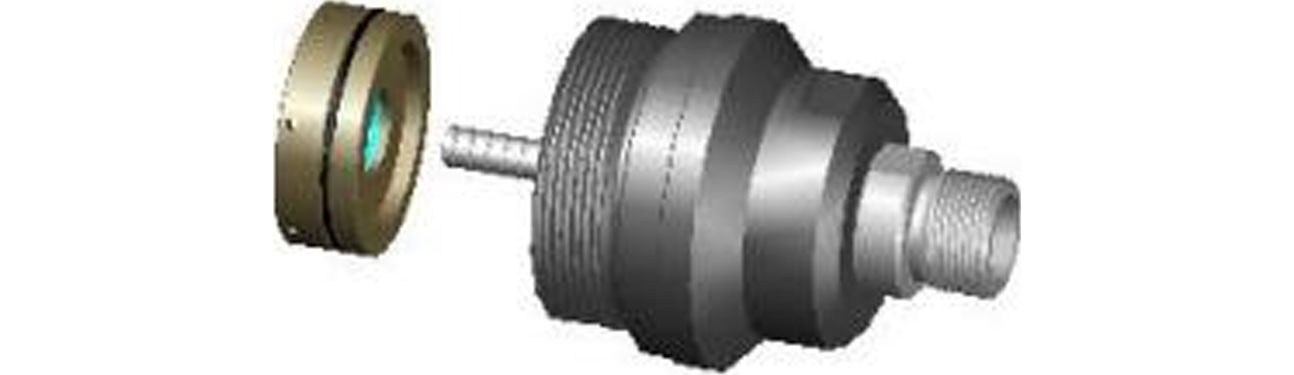

(5) オイルシール骨格アッセンブリ（O リング 10、オイルシール骨格 11、オイルシール 12 を含む）をシャフト 2 の先端から挿入し、回転ハウジング 2 に取り付けます。

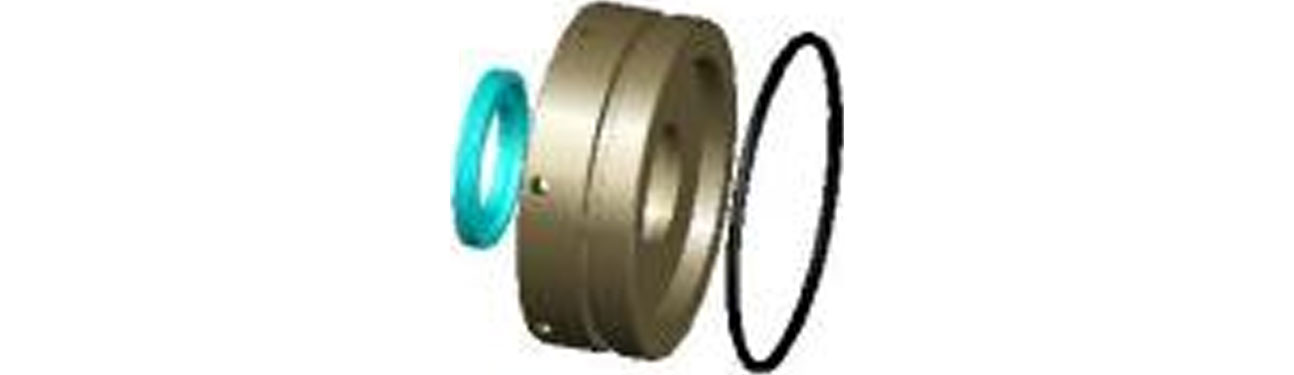

備考：オイルシールスケルトンAssyの取付説明書です。
Ｏシールリング１０は、オイルシール骨格１１の外側の環状溝に装着された。
オイルシール１２をオイルシール骨格１１の内穴溝に取り付ける（オイルシール１２の取り付け方向に注意、溝が内側を向く）。

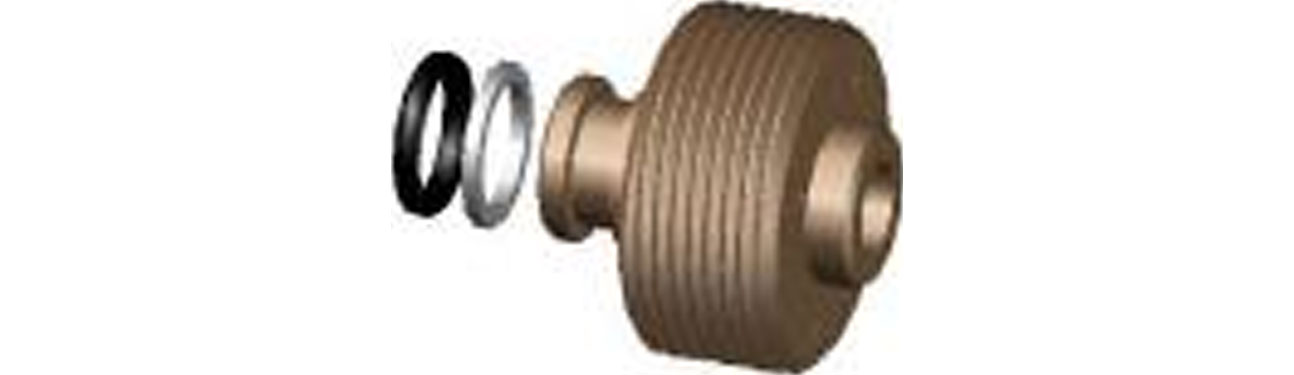

(6) 銅製シールスリーブ 14 の前面のリング溝に O リング 16 とプラスチックシールリング 15 を順に取り付けます。(O リング 16 とプラスチックシールリング 15 の取り付け順序に注意してください。O リング 16 は銅製シールスリーブ 14 のリング溝の外側に取り付けられます。プラスチックシールリング 15 の取り付け方向に注意してください。溝側を O リング 16 に向けます)。

(7) 銅製シールスリーブ 14 のねじ山と回転ヘッド 17 の内穴ねじに噛み込み防止剤を塗布し、回転ヘッド 17 の内穴ねじに銅製シールスリーブ 14 をねじ込んで締め付けます（注：正ねじ）。

(8) サポートリング 13 を回転ヘッド 17 の後端から挿入し、回転ヘッド 17 の外側に取り付けます。

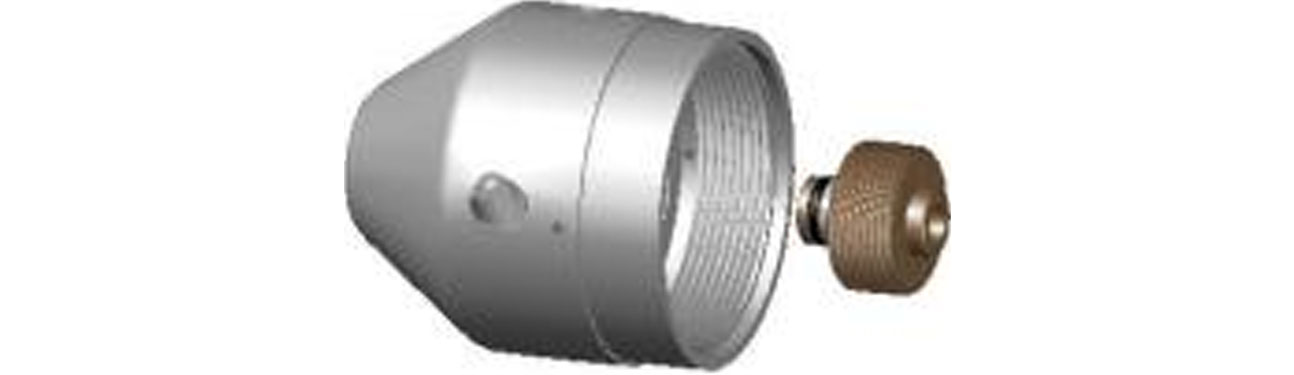

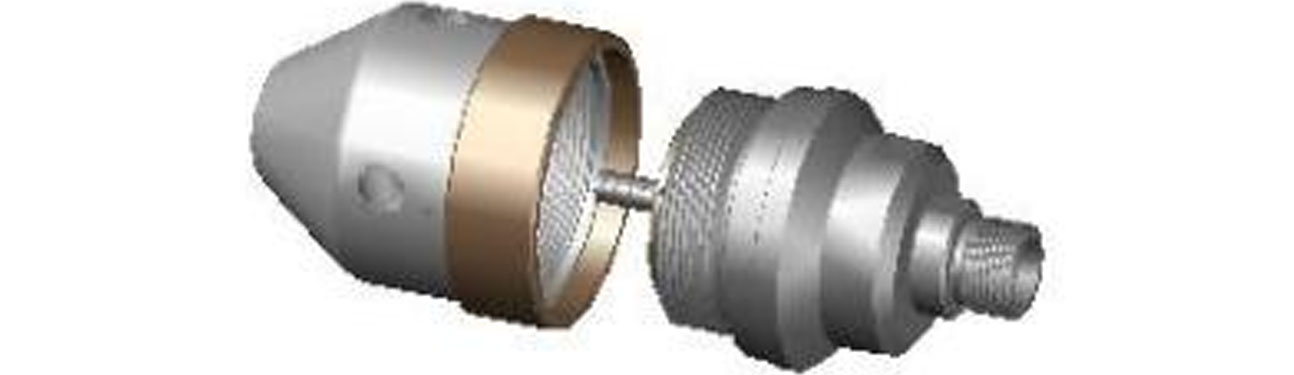

（９）最後に、回転ハウジング２の外ネジ先端部と回転ヘッド１７の内ネジ後端に噛み込み防止剤を塗布する。（５）で完成したサブアッシーシャフト１の先端を回転ヘッド１７の銅製シールスリーブ１４の内孔に挿入し、回転ハウジング２と回転ヘッド１７のネジを締める（注：ネジは正回転）。

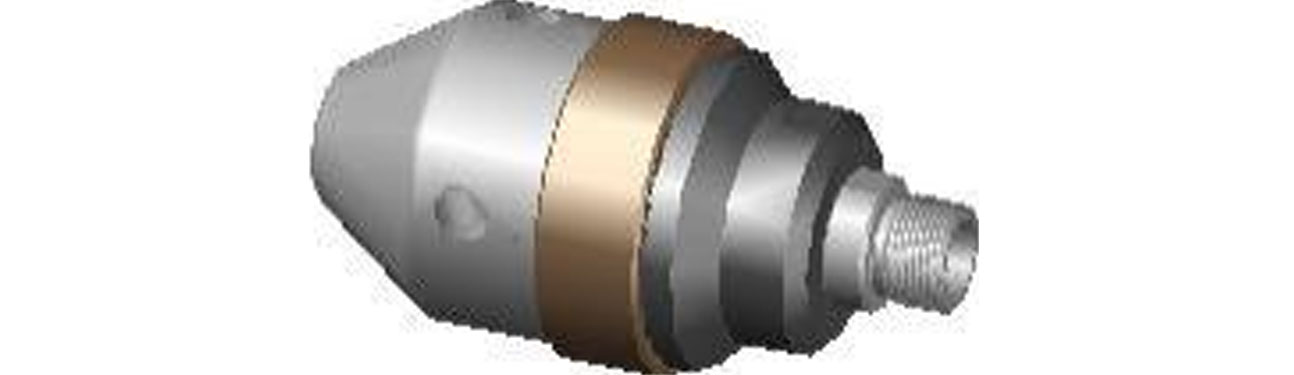

(10) 以上でWG15＊ノズルの組立ては完了です。

6. 分解手順と注意事項

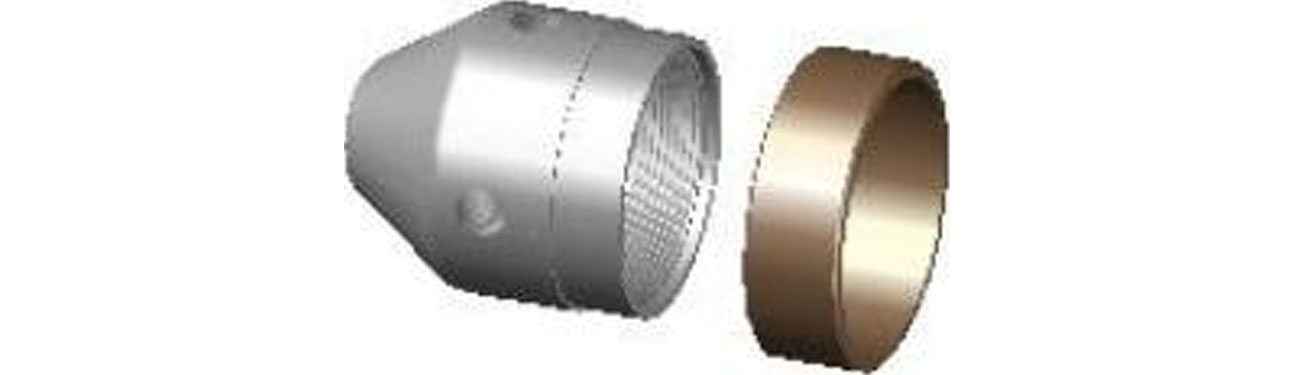

(1) 回転ヘッド 17 と回転ハウジング 2 をフライス側に両口スパナで固定し、回転ヘッド 17 を回転ハウジング 2 の螺旋パターンから外し（注：ねじは正回転です）、サポートリング 13 を取り外します。

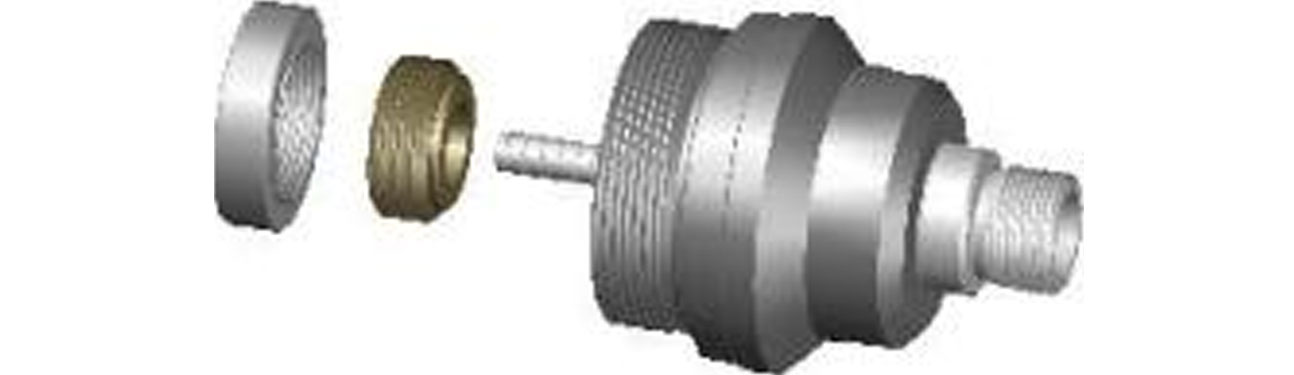

(2) サークリッププライヤーを回転ヘッド 17 の銅シールスリーブ 14 の後端穴に挿入し、ねじを緩め (注: ねじは正回転です)、銅シールスリーブ 14 をねじって外し、銅シールの内側の穴に摩耗がないか確認し、摩耗がある場合は交換します。同時に、銅シールスリーブの O リング 16 とプラスチックシールリング 15 が損傷していないか確認してください。損傷がある場合は交換してください。そうしないとシールが機能しません。
(3) 回転ハウジング 2 の前端の内穴からオイルシール骨格 11 の部品を取り外します。オイルシール骨格の内穴と外輪溝からオイルシール 12 と O リング 10 をそれぞれ取り外し、オイルシール 12 と O リング 10 に損傷がないか確認します。損傷がある場合は交換してください。ハウジング 2 内に水が浸入し、軸受を損傷する可能性があります。
(4) 外部ペンチを使用してサークリップ 9 をシャフト 1 から取り外し、スナップリングスリーブ 8 とスナップリング 7 をシャフト 1 のリング溝から取り外します。
(5) 接続されているマグネットアセンブリをシャフト 1 から取り外し、マグネットに汚れが付着していないか確認してください。付いている場合は掃除してください。
(6) シャフト 1 をハウジング後端から水平に引き抜き、シャフト 1 の外面に磨耗がないか確認してください。磨耗がある場合は交換してください。
(7) アンギュラコンタクトベアリング 4 を回転ハウジング 2 の内穴から慎重に取り外し、軸ベアリングに損傷がないか確認します。破損した場合は交換してください。
- 7 -
(8) 回転ハウジング 2 の内穴後端からオイルシール 3 を取り外します。オイルシール 3 に損傷がないか確認してください。破損している場合は交換してください。
以上でWG15＊ノズルの分解作業は完了です。
注:
・組み立ての際、アンギュラベアリングの取り付け方向に注意してください。逆に取り付けた場合、ノズルは使用できません。
●組み立ての際はオイルシールの取り付け方向に注意してください。逆に取り付けると、ノズルに入る水を密閉できず、ベアリングが損傷し、ノズルヘッドが回転しなくなります。
●組立時、Oリング、樹脂シールリングの取り付け位置に注意してください。 Oリングと樹脂製シールリングが逆になるとシールの役割が果たせなくなります。なお、樹脂製シールリングの取り付け方向に注意してください。
●回転ノズル内のすべてのシールは摩耗しやすく破れやすいです。回転ノズルの使用中は常にノズルの漏れに注意する必要があります。異常が見つかった場合は、シールが損傷していないかどうかを時間内に確認する必要があります。

7.回転ノズルのよくある問題

(1) 回転ノズルが回転できない。
理由:
A) 軸受内部の損傷（通常の損傷またはオイルシールの破損による水の浸入による初期の損傷）。
B) 偏心トルクを生成するために使用されるノズルが詰まっているか、取り付けられたノズルの開口部が小さすぎて始動トルクを達成できません。
(2) 作業圧力が急速に低下する。
理由:
A) ノズルの損傷。
B) ノズルが緩んでいて、シールが緩んでいます。
C) シャフトまたは銅製シールスリーブに亀裂が発生します。
(3) 作業圧力はゆっくりと低下します。
理由:
A) ノズルは正常に装着されています。
B) シャフトまたは銅製シールスリーブが摩耗している。

8. センターケージ

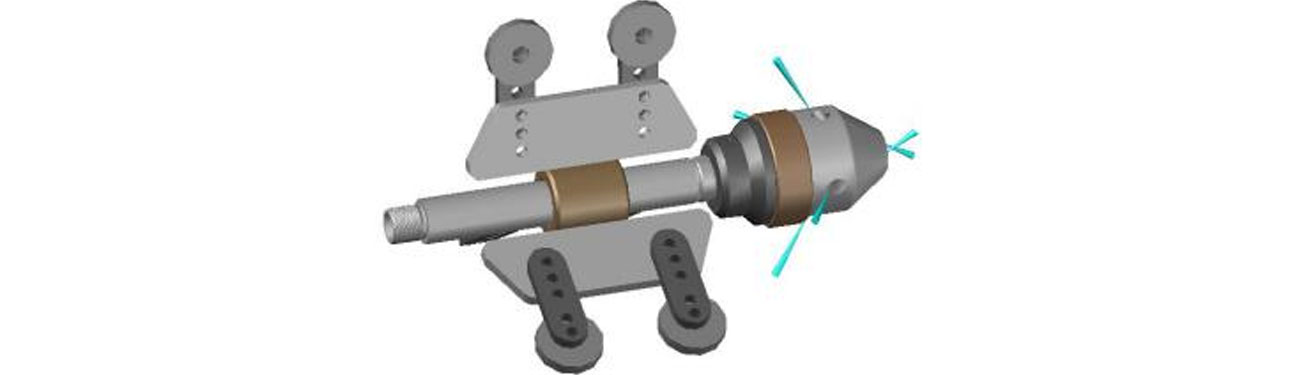

中央のリテーナはパイプ内で動作する回転ノズルを保護し、ノズルの噴霧距離のバランスをとります。調整範囲は150～300mmです。
